تعمیر تابلو برق صنعتی
امروزه تعمیر تابلو برق صنعتی ترکیبی از دانش فنی، تجربه عملی و رعایت استانداردهای ایمنی است که در ادامه به طور عمیق به توضیح هر یک میپردازیم.
فهرست محتوایی مقاله
تعمیر تابلو برق صنعتی
وقتی در کارخانه یا کارگاه ناگهان موتور دستگاه از کار میافته یا بخشی از خط تولید متوقف میشه، اولین جایی که باید چک بشه تابلو برقه. تعمیر تابلو برق صنعتی در واقع یعنی بررسی، عیبیابی و رفع ایراد در مرکز کنترل برق تجهیزات صنعتی.
این تابلوها برخلاف تابلوهای ساختمانی، جریانهای بالا و تجهیزات پیچیدهتری دارن؛ پس تعمیرشون نیاز به دقت، تجربه و آشنایی کامل با سیستمهای سهفاز داره.
تابلو برق صنعتی مجموعهای از کلیدها، رلهها، کنتاکتورها، شینهها، ترمینالها و کابلهاییست که برق ورودی را بین ماشینآلات، موتورهای الکتریکی و تجهیزات مختلف تقسیم میکند. هر اختلالی در عملکرد یکی از این اجزا ممکن است باعث توقف کامل تولید شود. پس تعمیر تابلو برق صنعتی یعنی بازگرداندن عملکرد درست تابلو و اطمینان از ایمنی و پایداری برق در سیستم.
دلایل نیاز به تعمیر تابلو برق صنعتی
هنگام تعمیر تابلو برق صنعتی، شناسایی دقیق قطعات و بررسی اتصالات داخلی اهمیت زیادی دارد تا عملکرد صحیح سیستم حفظ شود. آشنایی با اجزای مختلف تابلو برق میتواند فرآیند تعمیر را آسانتر و ایمنتر کند. برخی از ایرادهای رایج که باعث نیاز به تعمیر تابلو برق صنعتی میشوند عبارتاند از:
سوختن فیوزهای اصلی یا فیوزهای فرمان
قطع ناگهانی جریان در بخشی از خط
چسبیدن کنتاکت کنتاکتورها یا داغ شدن شینهها
عمل نکردن رله حرارتی یا کنترل فاز
صدای غیرعادی از کلیدهای قدرت یا بوی سوختگی
نوسانات ولتاژ خروجی به دلیل شل شدن اتصالات
در هر کدام از این موارد، تعمیرکار باید قبل از هر اقدامی برق تابلو را کاملاً قطع کند، وضعیت اتصالات را بررسی کند و سپس با استفاده از ابزارهایی مثل مولتیمتر، فازمتر و تستر مقاومت، عیب اصلی را پیدا کند.
اهمیت و کاربرد تعمیر تابلو برق صنعتی
هنگام تعمیر تابلو برق صنعتی، شناسایی دقیق قطعات و بررسی اتصالات داخلی اهمیت زیادی دارد تا عملکرد صحیح سیستم حفظ شود. آشنایی با بخشهای اصلی تشکیلدهنده تابلو برق صنعتی میتواند فرآیند تعمیر را آسانتر و ایمنتر کند.
تعمیر تابلو برق صنعتی تقریباً در تمام واحدهای تولیدی و خدماتی کاربرد دارد. از کارگاههای کوچک تراشکاری گرفته تا کارخانههای بزرگ مواد غذایی، همه به تابلو برق سالم وابستهاند. چند مورد از مهمترین کاربردهای تعمیر تابلو برق صنعتی:
کارخانههای تولیدی: جلوگیری از توقف خط تولید در اثر سوختن کنتاکتور یا خرابی رله.
مراکز تجاری بزرگ و انبارها: رفع افت ولتاژ و کنترل دقیق بارهای الکتریکی.
تاسیسات و موتورخانهها: تعمیر تابلو کنترل پمپها، چیلرها یا سیستمهای تهویه.
سیستمهای آسانسور و بالابر صنعتی: تنظیم مجدد مدار فرمان و تعمیر کلیدهای ایمنی.
در محیطهای صنعتی، هر ساعت توقف تولید ضرر مالی محسوب میشود. به همین دلیل، تعمیر سریع و دقیق تابلو برق صنعتی نهتنها یک نیاز فنی بلکه یک ضرورت اقتصادی است.
مزایای تعمیر اصولی تابلو برق صنعتی
یک تعمیر اصولی فقط به معنی رفع موقت مشکل نیست، بلکه باید باعث افزایش پایداری و کاهش خطرات شود. مزایای کلیدی تعمیر تعمیر تابلو برق صنعتی به شکل حرفهای عبارتاند از:
افزایش عمر مفید تجهیزات الکتریکی: تمیز کردن و محکم کردن اتصالات باعث کاهش دمای کارکرد و جلوگیری از خرابی زودرس قطعات میشود.
کاهش احتمال آتشسوزی یا برقگرفتگی: رعایت استانداردهای حفاظتی و چک کردن عایقبندی سیمها از خطرات جبرانناپذیر جلوگیری میکند.
پایداری در ولتاژ و جریان خروجی: تابلوهای سالم جریان یکنواختتری به تجهیزات منتقل میکنند و مانع از نوسانات میشوند.
صرفهجویی در انرژی و هزینه نگهداری: با سرویس منظم و تعویض بهموقع قطعات، مصرف انرژی کاهش مییابد و نیاز به تعمیرات سنگین از بین میرود.
تعمیرکار حرفهای معمولاً با یک چکلیست دقیق کار میکند. ابتدا ظاهر تابلو بررسی میشود تا نشانههایی از حرارت یا دوده دیده نشود. سپس پیچها، شینهها و فیوزها تست میشوند. در نهایت، اگر لازم باشد، قطعات فرسوده مثل رله حرارتی یا کنتاکتور تعویض میشوند.

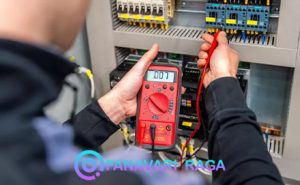

مراحل عیبیابی در تعمیر تابلو برق صنعتی
عیبیابی اولین و مهمترین قدم در تعمیر تابلو برق صنعتی محسوب میشه. بدون شناسایی دقیق مشکل، هر اقدامی میتونه فقط موقتی باشه و حتی خطرناک. تعمیرکار حرفهای معمولاً مراحل زیر رو دنبال میکنه:
1) بررسی بصری و اولیه
قبل از هر کاری، تابلو بررسی میشه تا هرگونه علائم فیزیکی خرابی مشخص بشه:
وجود بوی سوختگی یا دود
پیچها و اتصالات شل یا زنگزده
کابلهای داغ یا تغییر رنگ یافته
وضعیت کلیدها، رلهها و فیوزها
این مرحله به تعمیرکار کمک میکنه تا بدون باز کردن کامل تابلو، منطقه مشکل را شناسایی کنه.

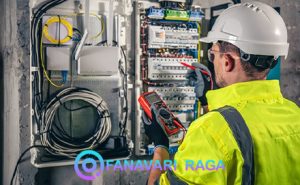

2) اندازهگیری ولتاژ و جریان
پس از بررسی ظاهری، نوبت به تست با مولتیمتر و کلمپمتر میرسه:
بررسی ولتاژ ورودی و خروجی تابلو
تست جریان در مدارهای مختلف
اندازهگیری مقاومت عایق سیمها
بررسی صحت عملکرد رلهها و کنتاکتورها
این اندازهگیریها باعث میشه تا قطعاتی که درست کار نمیکنن شناسایی شوند و نیازی به حدس و خطا نباشه.
3) تست اجزای حفاظتی
تابلو برق صنعتی معمولاً شامل فیوز، کلید حرارتی، رله حرارتی و محافظ جان است. در تعمیر تابلو برق صنعتی، حتما باید بررسی بشه که:
فیوزها و کلیدهای مینیاتوری سالم باشن
رلهها به درستی عمل کنن
کلیدهای محافظ جان جریان نشتی را به درستی قطع کنن
با تست دقیق این اجزا، خطر آتشسوزی یا آسیب به ماشینآلات کاهش پیدا میکنه.
4) شناسایی خطاهای مدار فرمان
در تابلوهای کنترل موتور یا فرمان، خطاهای PLC، تایمرها و رلههای منطقی هم باید بررسی بشه. گاهی مشکل فقط ناشی از یک سیمکشی اشتباه یا خطای اتصال کوتاه است که با اصلاح ساده رفع میشود، اما تشخیصش نیازمند دانش نقشهخوانی و تجربه عملی است.
5) تعمیر و جایگزینی قطعات
بعد از پیدا کردن مشکل، تعمیرکار:
قطعات معیوب را تعویض میکنه
اتصالات شل را محکم میکنه
در صورت نیاز سیمکشی را اصلاح میکنه
تست مجدد انجام میدهد تا مطمئن بشه تابلو کاملاً سالم شده
این مرحله میتونه شامل تعویض کنتاکتور، رله حرارتی، فیوز یا حتی شینههای آسیب دیده باشد.
6) تنظیم و تست نهایی
در پایان، تابلو برق صنعتی باید تحت بار واقعی تست بشه تا عملکرد تمام مدارها و تجهیزات بررسی شود. این مرحله تضمین میکنه که پس از تعمیر، تابلو به طور پایدار و ایمن کار میکنه.
اشتباهات رایج در تعمیر تابلو برق صنعتی
حتی حرفهایها هم ممکنه گاهی اشتباه کنن؛ شناخت این اشتباهات کمک میکنه از آسیب جدی جلوگیری بشه:
باز کردن تابلو بدون قطع برق: بزرگترین خطر برقگرفتگی است. همیشه قبل از هر اقدامی، برق اصلی قطع شود.
عدم تست دقیق قبل از تعویض قطعه: تعویض بیدلیل کنتاکتور یا رله باعث افزایش هزینه و حتی ایجاد مشکل جدید میشود.
نادیده گرفتن وضعیت کابلها و شینهها: حتی اگر قطعات سالم باشن، اتصالات شل یا داغ باعث خرابی سریع میشوند.
استفاده از قطعات غیر استاندارد: برخی تعمیرکارها برای صرفهجویی از قطعات ارزان استفاده میکنن که دوام کمی دارند و باعث خرابی دوباره میشوند.
عدم رعایت استاندارد حفاظتی محیط: تابلو در محیط مرطوب یا گرد و خاکی نصب شده اما تعمیرکار عایقکاری مناسب انجام نمیدهد.
عیبیابی دقیق، تست اصولی و رعایت استانداردهای ایمنی، پایههای تعمیر تابلو برق صنعتی هستند. اگر به دنبال این هستید که تابلو شما بدون مشکل کار کنه و از خطرات احتمالی جلوگیری بشه، انتخاب یک تعمیرکار مجرب و رعایت این مراحل ضروریه.
نکات پیشرفته در تعمیر تابلو برق صنعتی
تعمیر تابلو برق صنعتی فقط شامل تعویض فیوز یا باز و بسته کردن پیچها نیست؛ بعضی وقتها مشکل پنهانتره و نیاز به تحلیل تخصصی دارد. چند نکته پیشرفته که تعمیرکار حرفهای رعایت میکنه:
آنالیز حرارتی تابلو: داغ شدن شینهها و اتصالات معمولاً اولین علامت خرابیست. ابزارهای ترموگرافی به تعمیرکار کمک میکنه نقاط داغ را شناسایی کنه قبل از اینکه باعث سوختن قطعات بشه.
بررسی اتصال کوتاه پنهان: گاهی اتصالی در سیمها یا ترمینالها دیده نمیشه. با استفاده از تست مقاومت و جریان نشتی، این مشکلات قابل شناسایی هستن.
تنظیم رلههای حرارتی و کلیدهای حفاظتی: رلهها باید با جریان نامی تجهیزات هماهنگ باشن؛ اگر تنظیم درست نباشه، تابلو یا ماشینآلات دچار مشکل میشن.
بازرسی مدار فرمان: در تابلوهای صنعتی، مدار فرمان اغلب با PLC یا رلههای منطقی کنترل میشه. خطاهای برنامهنویسی یا اتصال اشتباه باعث میشه تجهیزات درست عمل نکنن.
تست بار واقعی: بعد از تعمیر، تابلو باید تحت بار واقعی تست بشه تا عملکردش واقعی بررسی شود. گاهی تست با مولتیمتر یا جریان کم، مشکلات احتمالی رو نشان نمیدهد.
تفاوت تعمیر تابلو برق صنعتی با تعمیر سایر تجهیزات
گاهی مشتریان تازهکار، تعمیر تابلو صنعتی را با سایر خدمات الکتریکی اشتباه میگیرن. تفاوتها شامل موارد زیر است:
تمرکز روی کنترل و قدرت همزمان: تابلو صنعتی علاوه بر توزیع برق، عملکرد تجهیزات و ایمنی را هم کنترل میکنه.
جریان بالاتر و خطر بیشتر: به دلیل جریان بالای سهفاز، هر اشتباه کوچک میتونه باعث حادثه یا خرابی جدی بشه.
ابزار و مهارت تخصصی نیاز دارد: مولتیمتر ساده یا تجربه تابلو ساختمانی کافی نیست؛ تست جریان بالا، مقاومت عایق و مدار فرمان تخصصی لازمه.
به همین دلیل، همیشه توصیه میشه تعمیر تابلو برق صنعتی به افراد متخصص و با تجربه سپرده بشه.
انواع تابلو برق صنعتی و نوع تعمیر هرکدام
تابلو برقهای صنعتی بر اساس کاربرد به چند نوع تقسیم میشوند که هرکدام نیازمند روش خاص تعمیر هستند:
تابلو برق توزیع (Distribution Board): در این نوع تابلو جریان اصلی برق بین بخشهای مختلف کارخانه تقسیم میشود. ایرادهای معمول شامل سوختن فیوز، شل شدن کابلهای شینه و افزایش دما در ترمینالها است.
تابلو کنترل موتور (Motor Control Center – MCC): برای راهاندازی و کنترل موتورهای الکتریکی استفاده میشود. در این تابلوها خرابی در رلههای حرارتی یا کنتاکتور از علل رایج نیاز به تعمیر است.
تابلو فرمان (Control Panel): شامل مدارهای فرمان و رلههای منطقی است که عملکرد دستگاهها را کنترل میکند. در این مدل، تعمیر معمولاً شامل تست مدار فرمان و اصلاح خطاهای PLC است.
تابلو برق قدرت (Power Panel): برای تغذیه بارهای سنگین کاربرد دارد. تعمیر در این تابلوها باید با احتیاط زیاد انجام شود چون با ولتاژ و جریان بالا سر و کار دارد.
در همه این تابلوها، رعایت اصول ایمنی حیاتی است. تعمیرکار باید از دستکش عایق، کفپوش ایزوله و ابزار استاندارد استفاده کند تا از خطر برقگرفتگی جلوگیری شود.
تفاوت تعمیر تابلو برق صنعتی با تابلو برق خانگی
خیلی از افراد تصور میکنن تعمیر تابلو برق صنعتی شبیه تابلو ساختمانی است، اما تفاوتهای کلیدی وجود داره:
جریان و ولتاژ بالاتر: تابلوهای صنعتی معمولاً سهفاز هستن و جریان بالایی دارند، در حالی که تابلوهای ساختمانی معمولاً تکفاز یا جریان پایینتر دارن.
قطعات پیچیدهتر: تابلو صنعتی شامل رلههای حرارتی، کنتاکتورها و مدار فرمان پیچیدهتریه، در حالی که تابلو ساختمانی بیشتر فیوز و کلید داره.
استانداردهای حفاظتی سختتر: تابلوهای صنعتی معمولاً در محیطهای مرطوب، گرد و خاکی یا پرتنش نصب میشن و نیازمند IP بالاتر هستن.
نیاز به ابزار تخصصی: برای تست و تعمیر تابلو صنعتی ابزار پیشرفتهتری مثل مولتیمتر دقیق، کلمپ متر با قابلیت اندازهگیری جریانهای بالا و تستر مقاومت عایق لازم است.
به همین دلیل، کسی که تجربه تابلو برق ساختمانی دارد، همیشه نمیتونه تابلو صنعتی را بدون آموزش و تجهیزات مناسب تعمیر کنه.
نکات کلیدی در انتخاب تعمیرکار تابلو برق صنعتی
اگر شما صاحب کارخانه یا مدیر تاسیسات هستید، انتخاب تعمیرکار مناسب میتواند تفاوت زیادی در نتیجه ایجاد کند. چند معیار اصلی عبارتاند از:
تجربه کار با سیستمهای سهفاز و صنعتی: تعمیرکار باید با تابلوهای فرمان موتوری و مدارهای قدرت آشنا باشد.
استفاده از ابزارهای استاندارد تست: کسی که بدون مولتیمتر یا کلمپمتر کار میکند، نمیتواند عیبیابی دقیق انجام دهد.
تسلط به نقشهخوانی و استانداردهای برق صنعتی: برای جلوگیری از اشتباه در سیمکشی و تشخیص سریع خطا.
گارانتی خدمات و استفاده از قطعات باکیفیت: تعمیر اصولی یعنی بعد از تعمیر، تابلو حداقل تا مدت طولانی بدون خطا کار کند.
رعایت کامل ایمنی و تمیزکاری تابلو بعد از اتمام کار: تابلو باید بدون گرد و غبار، با اتصالات تمیز و پوشش عایق مناسب تحویل داده شود.
خیلیها تصور میکنن اگر فیوز یا کلید خودکار رو عوض کنن، یعنی تابلو رو تعمیر کردن. اما تعمیر واقعی یعنی پیدا کردن علت اصلی خرابی. مثلاً چرا فیوز سوخته؟ چرا ترمینال داغ شده؟ چرا کنترل فاز خطا داده؟ این سؤالاتیه که فقط تعمیرکار باتجربه میتونه جواب بده.
نگهداری پیشگیرانه تابلو برق صنعتی
یکی از راههای کاهش هزینههای تعمیر و جلوگیری از خرابی ناگهانی، نگهداری پیشگیرانه تابلوست. چند اقدام کلیدی شامل:
بازرسی دورهای اتصالات: شل شدن پیچها و ترمینالها باعث افزایش مقاومت و داغ شدن قطعات میشه.
تمیزکاری تابلو: گرد و خاک یا چربی میتونه باعث اتصال کوتاه بشه.
چک کردن وضعیت فیوز و کلیدها: فیوزهای فرسوده و کلیدهای خراب باید قبل از مشکل جدی تعویض بشن.
کنترل رله حرارتی و کلیدهای محافظ: رلههای تنظیم نشده میتونن باعث خاموشی ناگهانی یا سوختن تجهیزات بشن.
بررسی ولتاژ و جریان: نوسانات جریان یا افت ولتاژ میتونه نشانهای از مشکلات داخلی تابلو باشه و باید رفع بشه.
با انجام این اقدامات ساده، عمر تابلو برق صنعتی افزایش پیدا میکنه و از توقف ناگهانی خط تولید جلوگیری میشه.
نکات کلیدی برای تماس با خدمات تعمیر تابلو برق صنعتی
اگر تابلو شما دچار مشکل شده و به دنبال تعمیرکار هستید، رعایت این نکات کمک میکنه تا خدمات مطمئن و حرفهای دریافت کنید:
اطمینان از تجربه صنعتی تعمیرکار: تابلوهای صنعتی پیچیدهتر از تابلو ساختمانی هستند و نیاز به تجربه عملی دارند.
پرسوجوی تجهیزات و ابزار مورد استفاده: تعمیرکار باید ابزار تست جریان بالا، مولتیمتر و تجهیزات ایمنی داشته باشد.
سوال درباره گارانتی تعمیر: هر تعمیر حرفهای باید حداقل چند ماه ضمانت داشته باشد.
توجه به استانداردهای ایمنی و محیط: مطمئن شوید تعمیرکار عایقبندی، رعایت فاصله ایمنی و تمیزکاری تابلو را بعد از تعمیر انجام میدهد.
بررسی سوابق و نمونه کار: نمونه پروژههای قبلی تعمیر تابلو صنعتی و نظرات مشتریان قبلی، نشانه تجربه واقعی تعمیرکار است.
تعمیر تابلو برق صنعتی فقط یک نیاز فنی نیست؛ این کار یک سرمایهگذاری برای حفظ پایداری و ایمنی کارخانه یا کارگاه شماست. با رعایت مراحل عیبیابی، تعمیر اصولی، تست بار واقعی و نگهداری پیشگیرانه، میتوان از توقف خط تولید و هزینههای اضافی جلوگیری کرد.
نکات عملی برای حفظ ایمنی و عملکرد تابلو
همیشه قبل از دست زدن به تابلو، برق اصلی را قطع کنید.
گرد و خاک و رطوبت را از تابلو دور نگه دارید.
فیوزها و رلههای فرسوده را به موقع تعویض کنید.
برای تابلوهای کنترل موتور و فرمان، حتماً مدار فرمان را تست و بررسی کنید.
در تابلوهای سهفاز، همیشه هماهنگی بین فازها و جریانها را کنترل کنید.
این اقدامات ساده میتواند عمر تابلو را افزایش دهد و از خرابیهای ناگهانی جلوگیری کند.
توصیه عملی برای تماس با خدمات تعمیر تابلو برق صنعتی
اگر قصد دارید تابلو برق صنعتی خود را به بهترین شکل تعمیر کنید:
شماره تماس یا فرم درخواست تعمیر را در دسترس داشته باشید.
مشخصات تابلو، نوع تجهیزات متصل و مشکل مشاهدهشده را آماده کنید.
از تعمیرکار بخواهید ابتدا عیبیابی کامل انجام دهد، سپس اقدام به تعمیر یا تعویض قطعات کند.
از او درباره تضمین کیفیت و قطعات استفاده شده سوال کنید.
با رعایت این نکات، تابلو برق صنعتی شما به شکل ایمن و پایدار کار خواهد کرد و میتوانید مطمئن باشید که حتی مشکلات پیچیده هم به درستی برطرف شدهاند.
فناوری راگا را در اینستاگرام دنبال کنید.
جمعبندی نهایی
تعمیر تابلو برق صنعتی، ترکیبی از دانش فنی، تجربه عملی و رعایت استانداردهای ایمنی است. چه شما صاحب کارخانه یا کارگاه باشید، چه مدیر تاسیسات، اهمیت تابلو برق صنعتی غیرقابل چشمپوشی است. با استفاده از تعمیرکار حرفهای و رعایت مراحل اصولی:
از خطر برقگرفتگی و آتشسوزی جلوگیری میکنید
عمر تجهیزات الکتریکی افزایش مییابد
توقف خط تولید و هزینههای اضافی کاهش پیدا میکند
انرژی و منابع مالی بهینه مصرف میشوند
تماس با یک تعمیرکار متخصص تابلو برق صنعتی، بهترین راه برای اطمینان از عملکرد پایدار و ایمن سیستمهای شماست.
سوالات متداول
۱. چه زمانی باید تابلو برق صنعتی را تعمیر کرد؟
اگر هر کدام از این نشانهها را مشاهده کردید، زمان تعمیر فرا رسیده است:
خاموش شدن ناگهانی ماشینآلات یا توقف خط تولید
بوی سوختگی یا مشاهده دود از تابلو
عملکرد غیرعادی کلیدها و فیوزها
داغ شدن سیمها و اتصالات
نوسان ولتاژ و افت جریان
۲. آیا میتوانم خودم تابلو برق صنعتی را تعمیر کنم؟
اگر تجربه کافی ندارید، توصیه نمیشود. تابلوهای صنعتی جریان بالا دارند و کوچکترین اشتباه میتواند باعث برقگرفتگی، آتشسوزی یا آسیب به تجهیزات شود. بهترین کار تماس با تعمیرکار حرفهای است.
۳. تعمیر تابلو برق صنعتی چقدر طول میکشد؟
زمان تعمیر بستگی به نوع مشکل دارد. برخی ایرادهای ساده مثل شل شدن اتصالات یا تعویض فیوز ممکن است در کمتر از یک ساعت رفع شود، اما مشکلات پیچیدهتر مدار فرمان یا خرابی رلهها و کنتاکتورها میتوانند چند ساعت یا حتی چند روز زمان ببرند.
۴. آیا بعد از تعمیر نیاز به تست مجدد دارم؟
بله. تست بعد از تعمیر بسیار مهم است تا اطمینان حاصل شود که تابلو تحت بار واقعی عملکرد صحیح دارد و هیچ قطعه یا مدار جانبی دچار مشکل نشده است.
۵. چه تجهیزاتی برای تعمیر تابلو برق صنعتی ضروری است؟
تعمیرکار حرفهای معمولاً ابزار زیر را استفاده میکند:
مولتیمتر دقیق برای اندازهگیری ولتاژ، جریان و مقاومت
کلمپمتر برای جریانهای بالا
تستر مقاومت عایق
ابزار ایمنی مثل دستکش و کفپوش عایق
ابزار پیچگوشتی و آچار مخصوص تابلو
