معرفی اجزای تابلو برق صنعتی
راهنمای جامع معرفی اجزای تابلو برق صنعتی شامل کلیدهای قطع و وصل، فیوزها، رلهها و تجهیزات اندازه گیری میشود که هر یک نقش مهمی در کنترل و توزیع برق ایفا میکنند. همچنین، ترمینالهای ورودی و خروجی و سیستمهای حفاظتی نیز از اجزای ضروری این تابلوها به شمار میروند. با شناخت این اجزا، میتوان به بهینه سازی عملکرد و ایمنی سیستمهای الکتریکی در صنایع مختلف پرداخت.
فهرست محتوایی مقاله

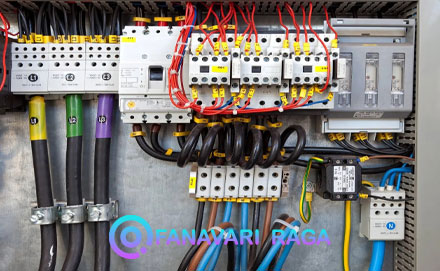

بررسی تابلو برق صنعتی
از آنجایی که تابلو برق یکی از اجزای حیاتی در سیستمهای الکتریکی مدرن است، بدون شناخت و معرفی اجزای تابلو برق صنعتی نمیتوان یک سیستم الکتریکی ایمن و کارآمد داشت. این سیستمها نه تنها توزیع برق را بین بخشهای مختلف یک ساختمان یا مجموعه صنعتی مدیریت میکنند، بلکه نقش مهمی نیز در حفاظت از تجهیزات الکتریکی و جلوگیری از وقوع حوادث احتمالی دارند.
تابلو برقها در محیطهای پر کاربردی مانند مراکز تجاری بزرگ، کارخانهها، و تاسیسات صنعتی سنگین به کار گرفته میشوند. در بررسی اجزای تابلو برق صنعتی قصد داریم تا عملکرد و کاربردهای گوناگون تابلو برقها را در سیستمهای الکتریکی مدرن مورد بررسی قرار دهیم و اطلاعات دقیقی درباره اهمیت آنها در تضمین ایمنی و کارآیی زیر ساختهای الکتریکی ارائه دهیم.
تابلو برق یک جزء کلیدی در سیستمهای توزیع الکتریکی است. این دستگاه نقش مهمی در تقسیم تغذیه برق به مدارهای فرعی متعدد ایفا میکند. هر مدار دارای یک مدار شکن یا فیوز است و همه اینها در یک محفظه مشترک قرار دارند. این توزیع و حفاظت بسیار مهم هستند و از اضافه بار الکتریکی جلوگیری میکنند و شبکههای الکتریکی را نیز ایمن نگه میدارند.

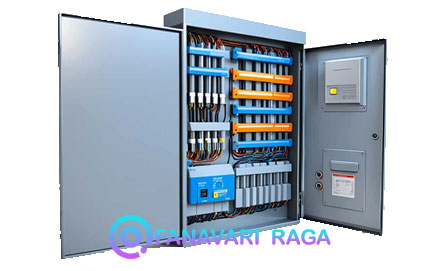

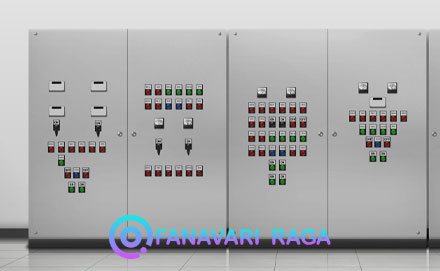

معرفی اجزای تابلو برق صنعتی
تاریخچه تابلوهای برق نشان دهنده پیشرفتهای فناوری الکتریکی است. در اوایل استفاده از برق، تابلوهای برق طراحی سادهای داشتند. اما امروزه این تابلوها به سیستمهای پیشرفته و دیجیتالی یکپارچه تبدیل شدهاند. این تغییرات نشان دهنده پیچیدگی و نیازهای فزاینده در توزیع برق در بسیاری از بخشهای صنعتی است. بنابراین معرفی اجزای تابلو برق صنعتی از اهمیت والایی برخوردار است.
اگرچه هیچ دو کاربرد و محیطی کاملا یکسان نیستند، اما معمولا میتوان اجزای خاصی را در یک تابلو برق صنعتی یافت. در ادامه به معرفی اجزای تابلو برق صنعتی به صورت جزء به جزء میپردازیم.
- کلیدهای مدار (مدار شکن)، محافظهای ولتاژ، و فیوزها
در این بخش از معرفی اجزای تابلو برق صنعتی، کلیدهای مدار را بررسی میکنیم. اجزایی که جریان الکتریکی بیش از حد را تشخیص میدهند و با وصل و یا قطع کردن اتصال، جریان را متوقف میکنند و وظیفه دارند تا سیستمها را از نوسانات برق و طوفانها محافظت کنند.
>> کلیدهای مدار یا مدار شکنها از اتصال کوتاه و اضافه بار جلوگیری میکنند و به دلیل طراحیهای متنوع خود، عملیات الکتریکی را از نظر شدت جریان در حالت پایدار نگه میدارند.
- مدار شکنهای اصلی: در اکثر کاربردهای صنعتی ولتاژ 120 ولت تا 480 ولت را مدیریت میکنند. محل قرارگیری معمول این قطع کنندهها در طرحهای تابلو، بالای محفظه است، زیرا معمولا برق از آنجا وارد تابلو میشود.
- مدار شکنهای حرارتی: برای هر بار مصرف کننده مانند هیترها و موتورها، از اتصال کوتاه و در برخی موارد، از اضافه بار جلوگیری میکنند.
- مدار شکنهای مکمل: برای اجزای کنترل و دستگاههای با اولویت بالا، حفاظت اضافی فراهم میکنند.
>> یک تابلو برق صنعتی ممکن است شامل بخشهای دیگری با عملکردهای مشابه (اما کمتر جامع) نیز باشد.
- محافظهای ولتاژ: به منظور حفاظت در برابر اتصال کوتاه ناشی از ولتاژ (و نه شدت جریان) طراحی شدهاند. این اجزا در صورت بروز ضربه صاعقه یا نوسان برق، باعث توقف یا کاهش خسارت در قسمتهای پایین دست تابلو میشوند (اما از اضافه بار جلوگیری نمیکنند).
- فیوزها: از اضافه بار مدار الکتریکی جلوگیری میکنند. این اجزا یک بار مصرف هستند؛ یعنی پس از فعال شدن، مدار را باز میکنند و نیاز به تعویض دارند. آنها از اتصال کوتاه محافظت نمیکنند.
- منبع تغذیه
بر اساس آنچه جهت معرفی اجزای تابلو برق صنعتی مد نظر داریم، منبع تغذیه نقش حیاتی در تابلوهای برق صنعتی ایفا میکند؛ زیرا برق مورد نیاز برای عملکرد اجزای تابلو را تامین میکند. عمدتا، منابع تغذیه برق AC با ولتاژ 480 ولت یا 120 ولت را به جریان DC با ولتاژ 24 ولت تبدیل میکنند. این ولتاژ 24 ولت DC سطح جریان مشترکی است که بسیاری از اجزای تابلو به آن نیاز دارند.
در شرایط شدید که ممکن است نوسانات برق یا افزایش ولتاژ رخ دهد، منابع تغذیه با کنترل و تنظیم جریان، کمک میکنند تا بار اضافی از روی سیستم برداشته شود. اگر چه کلیدهای مدار و فیوزها نیز در این شرایط بحرانی عمل میکنند، منبع تغذیه نقش کلیدی در حفظ پایداری سیستم دارد.
- توزیع برق
برای معرفی اجزای تابلو برق صنعتی میبایست این نکته را مد داشت که یک تابلو برق صنعتی شامل دو بخش مهم برای توزیع برق است: جریان متناوب (AC) و جریان مستقیم (DC). هر دو نوع جریان در قسمتهای مختلف تابلو الکتریکی مفید و ضروری هستند. بنابراین در معرفی اجزای تابلو برق صنعتی میبایست به این بخش هم توجه ویژهای داشت.
جریان AC معمولا برای تامین برق تجهیزات اصلی و بزرگتر استفاده میشود، در حالی که جریان DC برای اجزا و دستگاههای کوچکتر و حساسی که نیاز به ولتاژ ثابت دارند، مورد استفاده قرار میگیرد. این توزیع برق تضمین میکند که تمامی اجزا به درستی و با ولتاژ مناسب کار کنند.
در بخش DC، ولتاژی که توسط منبع تغذیه به تازگی از AC به DC تبدیل شده است، گرفته شده و به اجزای نیازمند جریان DC توزیع میشود. این کار به اجزا و دستگاههایی که برای عملکرد صحیح به جریان مستقیم نیاز دارند، کمک میکند. توزیع صحیح جریان DC باعث میشود که اجزای تابلو برق صنعتی به طور کارآمد و ایمن کار کنند و از هر گونه نوسان یا اختلال در ولتاژ جلوگیری شود.
- ارتباطات
تمامی تابلوهای برق صنعتی دارای یک هاب مرکزی ارتباطات هستند که به PLC اجازه میدهد دیگر دستگاههای خط تولید را مدیریت کند. به زبان ساده، این دستگاه سیگنالهایی به بخشهای دیگر میفرستد تا وظایف خود را به خوبی انجام دهند و روند تولید به صورت روان و بدون مشکل ادامه یابد.
جهت برقراری ارتباط، دو گزینه زیر در این بخش از معرفی اجزای تابلو برق صنعتی مورد بررسی قرار میگیرند:
- سوئیچهای اترنت: ارتباط شبکهای بین PLC، HMI، سیستمهای SCADA و سایر اجزای هوشمند را فراهم میکنند. این سوئیچها معمولا از کابلهای Cat5 یا Cat6 استفاده میکنند.
- رادیوهای صنعتی: دارای آنتن جهت برقراری ارتباطات و محافظ رعد و برق جهت جلوگیری از آسیب ناشی از برخورد صاعقه هستند. در پنلهای مدرن فقط زمانی از رادیو استفاده میشود که ارتباط محلی از طریق اترنت ممکن نباشد.
- درایو موتورها
جهت معرفی اجزای تابلو برق صنعتی باید بدانیم که این تجهیزات را میتوان مغز و سیستم عصبی یک تابلو برق صنعتی نامید. هر یک از این اجزا به نحوی موتورها را کنترل میکنند، البته اهمیت همه درایوها برای فرآیند مونتاژ یکسان نیست.
>> کنترلگر منطقی برنامه پذیر (PLC) اطلاعات را بین تجهیزات متصل و فرایندها ارسال و دریافت میکند. این دستگاه دادهها را تحلیل کرده و اطلاعاتی قابل استفاده برای مهندسان فراهم میکند تا بتوانند عملکرد را ارزیابی کنند.
PLCها وضعیت ورودیهای حسگر را برای کنترل خروجیها نظارت میکنند که شامل موارد زیر است:
- موتورها
- HMIها (رابط کاربر و PLC)
- سلونوئیدها
- ولوها
- چراغها
>> اصلیترین وظیفه درایوهای فرکانس متغیر (VFD) کنترل سرعت موتور است، اما میتوانند دادههای دیگر موتور را نیز نظارت کنند. توانایی VFD در تنظیم سرعت بر اساس نیازهای خاص هر کار، صرفه جویی بسیار زیادی در انرژی به همراه دارد.
>> سافت استارترها یک روش جایگزین جهت راه اندازی موتورهای AC ارائه میدهند. این نوع کنترلر، موتور را به تدریج به سرعت کامل میرساند، که موجب کاهش فشار و افزایش طول عمر مفید موتور میشود.
- بلوک ترمینال
بلوک ترمینال یا ترمینال اتصال یک نقطه ورودی برای جریان برق از سیمهای ورودی به بخشهای مختلف تابلو برق است. همچنین به عنوان یک محل اتصال با سایر اجزای داخلی مانند سوئیچها و رلهها عمل میکند.
بالاتر از هر چیز، ترمینال بلوک تابلو برق امکان اتصال ایمن و مطمئن چندین سیم را فراهم میکند. این بلوکها در اندازهها و تنظیمات مختلفی بسته به عملکرد تابلو برق موجود هستند.
- رله و کنتاکتور
رله و کنتاکتورها نقشهای مشابهی در مقیاسهای متفاوتی دارند. رلهها معمولا برای کنترل بارهای کوچکتر مانند سیگنالهای کنترل و دستگاههای سبک استفاده میشوند. در حالی که کنتاکتورها برای مدیریت بارهای سنگینتر و کاربردهای صنعتی طراحی شدهاند و میتوانند جریانهای بالاتری را تحمل کنند.
>> رلهها کلیدهای کوچکتری هستند که هنگام دریافت سیگنالهای الکتریکی از یک منبع خارجی، مدارها را باز و بسته میکنند. آنها بخش مهمی از سیستمهای اتوماسیون صنعتی هستند و وظایف قطع و وصل جریانهای کم بار را کنترل میکنند، مانند:
- فنها
- چراغها
- پمپها
با توجه به معرفی اجزای تابلو برق صنعتی در این بخش، میتوانید رلهها را برای ویژگیهای کنترلی پیچیدهتر ترکیب کنید، مانند تغییر منابع تغذیه یا تغییر جهت موتور. ترکیب رلهها امکان انجام عملکردهای پیشرفتهتر و متنوعتری را فراهم میکند که به بهبود عملکرد و انعطاف پذیری سیستمهای اتوماسیون صنعتی کمک میکند.
>> کنتاکتورها (که به عنوان استارتر موتور نیز شناخته میشوند) بارهای ولتاژ بزرگ را برای دستگاههایی با جریان بالا کنترل میکنند. این رلههای بزرگتر وظایف پیشرفتهتری مانند موارد زیر را انجام میدهند:
- کنترل دقیق موتور
- درایوهای صنعتی
- سیستمهای گرمایشی پردازشی
کنتاکتورها موتور را با سرعت و ولتاژ کامل راه اندازی میکنند. به دلیل اینکه شامل یک رله حفاظتی نیز هستند، کنتاکتورها میتوانند وضعیت را هم در هنگام راه اندازی و هم در حین کارکرد موتور کنترل کنند. این ویژگی به محافظت از موتور در برابر بارهای اضافی کمک میکند و عمر مفید آن را افزایش میدهد.
- ترانسفورماتور
در این قسمت از معرفی اجزای تابلو برق صنعتی به ترانسفورماتر میپردازیم. این قطعه انرژی را به دستگاههای متصل به تابلو برق ارسال میکند که نمیتوانند به طور مستقیم به منبع تغذیه متصل شوند. از آنجایی که جریان برق میتواند به بسیاری از قطعات آسیب برساند، یک ترانسفورماتور تابلو برق صنعتی ولتاژ ورودی را برای استفاده ایمن تبدیل میکند. یکی از کاربردهای رایج ترانسفورماتور کاهش 480 ولت AC به 120 ولت AC است.
- مجرای سیم و DIN ریل
مورد بعدی در معرفی اجزای تابلو برق صنعتی مجرای سیم و دین ریلها هستند. کانالهای سیمکشی و ریلهای DIN در حالی که به اجزای مختلف پنل مربوط میشوند، یک هدف مشترک دارند: مدیریت فضا. این دو اجزا سایر قطعات طراحی را سازمان دهی و تثبیت میکنند تا درون محفظه به خوبی قرار گیرند و عملکرد روان و ایمنی داشته باشند.
>> کانالهای سیم کشی به عنوان مسیرهایی عمل میکنند که از تابلو برق صنعتی شما در برابر آسیب و افت عملکرد محافظت میکنند. همچنین، زمانی که نیاز به دسترسی به جعبه برای تعمیر یا تغییرات دارید، از در هم ریختگی و پیچیدگی سیمها جلوگیری میکنند.
چندین نوع کانال سیمکشی وجود دارد که برای اهداف خاصی طراحی و استفاده میشوند:
- شیار باریک – برای سیمهای با قطر کوچک
- شیار پهن – برای سیمهای ضخیمتر
- غیر شیار دار (یا دیوار جامد) – جهت حفاظت بیشتر، با دشواری بیشتر در دسترسی
- سوراخهای گرد – جهت حمایت از سیمها در موقعیتها و ارتفاعهای مختلف
>> DIN ریل از قطعات الکتریکی کوچک به صورت مکانیکی پشتیبانی میکند. اجزایی که معمولا روی ریل DIN نصب میشوند عبارتند از:
- PLCها
- مدار شکن
- بلوک ترمینال
- رله
- کنترل کنندههای موتور
این قطعات نیاز به پشتیبانی دارند، اما طراحی آنها اغلب اجازه نمیدهد به طور مستقیم روی دیواره محفظه نصب شوند. در این موارد، ریل DIN وارد عمل میشود تا عملکرد صحیح و سازماندهی مناسب قطعات را تضمین کند. ریل DIN با فراهم کردن بستری مناسب برای نصب اجزا، از نظم و عملکرد بهینه سیستمهای الکتریکی پشتیبانی میکند.

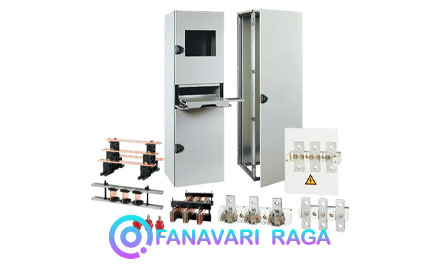

- محفظه، صفحه پشتی، و سیستم ارتینگ
>> محفظهها نه تنها از پنل محافظت میکنند، بلکه امنیت اپراتور را نیز تضمین میکنند. نوع استفاده نهایی تعیین میکند که طراحی محفظه روی یک پنل چگونه باشد:
- باز – اجزا در معرض محیط قرار دارند
- بسته – محافظت از اجزا در برابر محیط، اغلب با استفاده از مواد فلزی و دربهای قفل شونده
جزئیات دقیق طراحی تابلوهای PLC به میزان قرار گیری احتمالی آنها در معرض رطوبت، گرد و غبار و انفجار بستگی دارد. طراحان باید این عوامل محیطی را در نظر بگیرند تا اطمینان حاصل کنند که کیس PLC محافظت کافی را برای اجزا فراهم میکند و عملکرد ایمنی و بهینه سیستم تضمین میشود.
>> صفحه پشتی، یا پنل پشتی، ریل و کانالها را از موقعیت نصب شده خود درست در داخل محفظه پشتیبانی میکند. این صفحه ساختاری همچنین به تولید کننده این امکان را میدهد که پنل کنترل را به طور جدا گانه از محفظه، تولید و مونتاژ کند. این طراحی این امکان را میدهد تا سیستمها به صورت مستقل طراحی و سپس درون محفظه نصب شوند، که میتواند فرآیند تولید و نصب را تسهیل کند.
>> پنل اتصال به زمین دستگاه را از نویز الکتریکی محافظت کرده و کارکنان را از شوکهای الکتریکی ایمن میکند. این پنل به طور عمیق در زیر زمین قرار میگیرد تا اطمینان حاصل شود که هیچ انسان یا حیوانی به آن دسترسی ندارد.

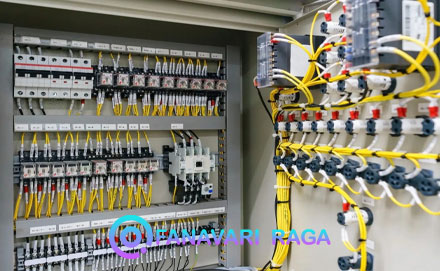

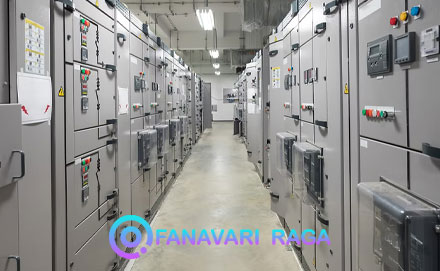

انواع تابلو برق
تابلوهای برق به عنوان قلب تپنده سیستمهای الکتریکی شناخته میشوند و نقش بسیار مهمی در کنترل، توزیع و حفاظت از جریان الکتریکی ایفا میکنند. این تابلوها در انواع مختلف سازهها از خانههای مسکونی و مجتمعهای آپارتمانی تا کارخانهها، دفاتر تجاری و مراکز خرید کاربرد دارند. به دلیل اهمیت و نقش حیاتی تابلوهای برق در تامین انرژی ایمن و پایدار، استفاده از آنها به یکی از نیازهای اساسی در تمامی سازهها تبدیل شده است.
تابلوهای برق بسته به کاربرد و نیازهای مختلف، در انواع گوناگونی طراحی و ساخته میشوند. معرفی اجزای تابلو برق صنعتی بدون شناخت انواع آن امکان پذیر نخواهد بود. از جمله انواع رایج میتوان به تابلوهای توزیع اصلی، تابلوهای برق فشار متوسط و تابلوهای برق فشار قوی اشاره کرد که هر کدام برای مقاصد خاصی استفاده میشوند. همچنین در این مقاله به اصول و استانداردهای نصب، نگهداری و ایمنی تابلوهای برق نیز خواهیم پرداخت.
آگاهی از انواع این تجهیزات و همچنین معرفی اجزای تابلو برق صنعتی، به ما کمک میکند تا بتوانیم انتخابهای بهتری در زمینه تامین و استفاده از انرژی الکتریکی داشته باشیم و از بروز مشکلات و خطرات احتمالی جلوگیری کنیم.

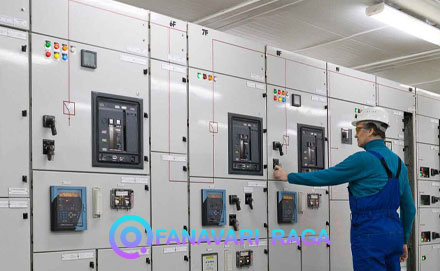

- تابلوهای توزیع اصلی
تابلوهای توزیع اصلی، که به عنوان قلب سیستم الکتریکی ساختمان یا تاسیسات شناخته میشوند، وظیفه تامین برق کل سیستم را بر عهده دارند. این تابلوها عموما بزرگ و پیچیده هستند و شامل تعداد زیادی سوئیچ، فیوز و سایر قطعات الکتریکی میشوند. وظیفه اصلی این تابلوها توزیع جریان الکتریکی به مناطق و مدارهای مختلف و حفاظت از سیستم در صورت بروز اضافه بار یا مدار کوتاه است.
تابلوهای توزیع اصلی معمولا در طبقه همکف یا زیرزمین ساختمان قرار دارند و بسته به نیازهای الکتریکی ساختمان، در اندازه و ظرفیتهای مختلف طراحی میشوند. این تابلوها برق با ولتاژ بالا را از شبکه برق به ولتاژ پایینتر تبدیل میکنند تا در داخل ساختمان قابل استفاده باشد. با استفاده از این تابلوها، اطمینان حاصل میشود که انرژی الکتریکی به صورت ایمن و کارآمد به تمام نقاط ساختمان توزیع شود.
بر اساس آنچه در معرفی اجزای تابلو برق صنعتی گفته شد، تابلوهای توزیع اصلی بسیاری از وظایف مهم را انجام میدهند، از جمله:
- توزیع جریان الکتریکی به مناطق و مدارهای مختلف
- حفاظت از سیستم در صورت بروز اضافه بار یا مدار کوتاه
- عمل کردن به عنوان مرکز اصلی نظارت و کنترل بر سیستم الکتریکی
- تابلوهای توزیع فرعی
تابلوهای توزیع فرعی (SDBs) جریان الکتریکی را از تابلوهای توزیع اصلی (MDBs) به مناطق و مدارهای کوچکتر منتقل میکنند. این تابلوها به طور کلی کوچکتر و پیچیدگی کمتری نسبت به تابلوهای توزیع اصلی دارند. تابلوهای توزیع فرعی بهطور گستردهای در ساختمانهای تجاری و صنعتی استفاده میشوند.
این تابلوها معمولا در هر طبقه یا در قسمتهای خاصی از ساختمان نصب میشوند. مانند تابلوهای توزیع اصلی، تابلوهای توزیع فرعی نیز دارای اجزای محافظتی در برابر اضافه بار یا مدار کوتاه مانند سوئیچها و فیوزها هستند تا از سیستم در صورت بروز مشکل حفاظت کنند.
تابلوهای توزیع فرعی بر اساس راهنمای معرفی اجزای تابلو برق صنعتی وظایف مهم بسیاری را انجام میدهند، از جمله:
- توزیع جریان الکتریکی به مناطق و مدارهای کوچکتر
- حفاظت از سیستم در صورت بروز اضافه بار یا مدار کوتاه
- نظارت بر سیستم الکتریکی برای یک منطقه یا مدار خاص و عمل به عنوان مرکز کنترل آن
این وظایف به تامین و نگهداری ایمن و کارآمد سیستمهای الکتریکی در ساختمان کمک میکنند.
- تابلو برق موتورخانه
تابلو برق موتورخانه (MCCs) برای کنترل و حفاظت از موتورهای الکتریکی استفاده میشود. این تابلوها شامل تمام قطعات لازم برای راه اندازی، توقف، کنترل سرعت موتورها و حفاظت از آنها در صورت بروز اضافه بار یا مدار کوتاه هستند. تابلوهای کنترل موتور به طور گستردهای در کارخانهها، کارگاهها و سایر تاسیسات صنعتی استفاده میشوند.
این تابلوها معمولا در نزدیکی موتورخانهها قرار دارند و بسته به نوع و قدرت موتور، در اندازهها و ظرفیتهای مختلف طراحی میشوند تا بتوانند نیازهای مختلف صنعتی را برآورده کنند. با استفاده از تابلوهای کنترل موتور، میتوان عملکرد موتورها را به صورت ایمن و کارآمد مدیریت کرد.
تابلو برق موتورخانه (MCCs) طبق آنچه جهت معرفی اجزای تابلو برق صنعتی گفته شد، بسیاری از وظایف مهم را انجام میدهد، از جمله:
- راه اندازی، توقف و کنترل سرعت موتورها
- حفاظت از موتورها در صورت بروز اضافه بار یا مدار کوتاه
- عمل کردن به عنوان مرکز نظارت و کنترل بر عملکرد موتورها
این وظایف به اطمینان از عملکرد ایمن و کارآمد موتورها در محیطهای صنعتی کمک میکنند.
- تابلو برق روشنایی
تابلوهای برق روشنایی برای کنترل سیستم روشنایی ساختمان یا تاسیسات مورد استفاده قرار میگیرند. این تابلوها امکان روشن و خاموش کردن چراغها، تنظیم شدت نور و استفاده از کنترلهای خودکار مانند تایمرها یا حسگرها را فراهم میکنند. تابلوهای برق روشنایی معمولا در هر طبقه یا در قسمتهای خاصی از ساختمان قرار دارند تا دسترسی و کنترل بهتر و راحتتری فراهم شود.
با استفاده از این تابلوها، میتوان به راحتی نور محیط را مدیریت کرد و از مصرف بهینه انرژی اطمینان حاصل کرد. این سیستمها نقش مهمی در تامین روشنایی مناسب و کاهش هزینههای انرژی دارند.
تابلوهای برق روشنایی نقش بسیار مهمی در مدیریت سیستم روشنایی ساختمانها و تأسیسات دارند. وظایف مهم این تابلوها عبارتند از:
- کنترل روشن و خاموش کردن چراغها
- تنظیم شدت روشنایی چراغها
- فعال کردن استفاده از کنترلهای خودکار مانند تایمر یا حسگرها
- تابلو کنترل هشدار حریق
تابلوهای کنترل هشدار حریق وظیفه مدیریت سیستم هشدار حریق در ساختمانها و تأسیسات را برعهده دارند. این تابلوها سیگنالهایی را از آشکارسازهای حریق دریافت میکنند و سپس زنگ هشدار را فعال مینمایند. علاوه بر این، میتوانند سیستمهای اطفای حریق را نیز فعال کنند.
معمولا این تابلوها در طبقه همکف ساختمان یا در مکانی که به راحتی قابل دسترسی باشد نصب میشوند، تا در مواقع اضطراری به سرعت مورد استفاده قرار گیرند و به ایمنی و حفاظت از ساختمان کمک کنند.
وظایف این تابلوها عبارتند از:
- دریافت سیگنالها از آشکارسازهای حریق و فعال کردن زنگ هشدار
- فعال سازی سیستمهای اطفاء حریق
- عمل کردن به عنوان مرکز نظارت و کنترل سیستم هشدار حریق
این وظایف به مدیریت ایمن و کارآمد سیستم هشدار حریق کمک میکنند و اطمینان میدهند که در مواقع اضطراری اقدامات لازم به سرعت و دقت انجام میشود.
- تابلو برق HVAC
تابلوهای برق HVAC (Heating, Ventilation, and Air Conditioning) برای کنترل و مدیریت سیستمهای گرمایشی و تهویه مطبوع مورد استفاده قرار میگیرند. این تابلوها وظیفه راه اندازی و کنترل تجهیزات مختلف HVAC مانند فنها، پمپها و کمپرسورها را برعهده دارند.
تابلوهای برق HVAC معمولا در زیرزمین یا اتاق زیر شیروانی ساختمان نصب میشوند تا به راحتی قابل دسترسی باشند و از فضای اصلی ساختمان دور باشند. این تابلوها با تأمین برق و کنترل مناسب، به بهبود کارایی و عملکرد سیستمهای HVAC کمک میکنند.
وظایف اصلی تابلوهای برق HVAC عبارتند از:
- مدیریت و کنترل تجهیزات HVAC
- تنظیم دما و رطوبت ساختمان
- عمل کردن به عنوان مرکز نظارت و کنترل سیستم HVAC
این وظایف به بهینه سازی عملکرد سیستمهای HVAC و ایجاد محیطی راحت و مطلوب برای ساکنان کمک میکنند.
- تابلوهای برق ویژه
تابلوهای برق ویژه برای کاربردها یا نیازهای خاص طراحی میشوند. برای مثال، تابلوهای مخابراتی به طور خاص برای مراکز داده طراحی شدهاند. این تابلوها اغلب در تأسیسات صنعتی یا ساختمانهای تجاری با نیازهای خاص استفاده میشوند.
تابلوهای برق ویژه به دلیل طراحی خاص خود، میتوانند نیازهای منحصر به فردی را برآورده کنند و بنابراین از اهمیت بالایی در عملکرد صحیح و بهینه سیستمهای مرتبط برخوردارند. وظایف تابلوهای برق ویژه بر اساس آگاهی و معرفی اجزای تابلو برق صنعتی به شرح زیر است:
- کنترل یک تجهیز یا سیستم خاص
- نظارت و کنترل یک فرآیند خاص
- جمع آوری و تحلیل دادهها
موارد ذکر شده در این راهنمای جامع معرفی اجزای تابلو برق صنعتی باعث میشوند تا تابلوهای برق ویژه بتوانند نیازهای خاص و منحصر به فرد را به بهترین شکل ممکن مدیریت و کنترل کنند و در نتیجه، عملکرد بهینه و کارایی بالاتری را در سیستمهای مختلف ارائه دهند.
در اینستاگرام همراه فناوری راگا باشید.
سوالات متداول معرفی اجزای تابلو برق صنعتی
- اجزای اصلی تابلو برق صنعتی کدامند؟
اجزای اصلی تابلو برق صنعتی شامل کلیدهای قطع و وصل، فیوزها، رلهها، کنتاکتورها، تجهیزات اندازه گیری (مانند آمپر متر و ولت متر)، ترمینالها، و سیستمهای حفاظتی میشوند.
- کلید قطع و وصل چه وظیفهای دارد؟
کلیدهای قطع و وصل برای کنترل جریان برق به تجهیزات مختلف استفاده میشوند. این کلیدها امکان روشن و خاموش کردن تجهیزات را فراهم میکنند.
- چگونه میتوان ایمنی تابلو برق را افزایش داد؟
استفاده از تجهیزات حفاظتی مانند فیوزها، رلههای حفاظتی، و همچنین رعایت استانداردهای نصب و نگهداری میتواند ایمنی تابلو برق را افزایش دهد.
- آیا تابلو برقهای صنعتی مختلفی وجود دارند؟
بله، تابلو برقها بسته به نوع کاربرد (مانند تابلوهای توزیع، کنترل موتورها، تابلوهای اضطراری) و نیازهای خاص صنایع مختلف متفاوت هستند.
