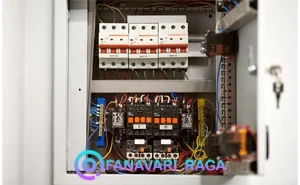

تفاوت تابلو برق توزیع اصلی با توزیع فرعی چیست؟
تفاوت تابلو برق توزیع اصلی با توزیع فرعی چیست؟ در ادامه، مقایسه فنی، عملکردی، تجهیزات، مزایا و معایب هر یک را به زبان ساده بخوانید.
فهرست محتوایی مقاله
تفاوت تابلو برق توزیع اصلی با توزیع فرعی چیست؟
در هر تأسیسات الکتریکی اعم از کارخانه، مجتمع مسکونی، بیمارستان یا مرکز تجاری، نحوه توزیع ایمن و کارآمد برق، نقشی حیاتی دارد. قلب این سیستم، تابلو برق توزیع اصلی (Main Distribution Panel MDP) و بازوهای اجرایی آن، تابلوهای توزیع فرعی (Sub-Distribution Boards – SDB) هستند. اما تفاوت تابلو برق توزیع اصلی با توزیع فرعی چیست و چرا درک این تمایز برای مهندسان، پیمانکاران و مدیران تأسیسات ضروری است؟
در این مقاله، به طور جامع به این سؤال پاسخ میدهیم. از تعاریف پایه گرفته تا مشخصات فنی، تجهیزات، کاربردها، مزایا و معایب هر کدام را بررسی میکنیم. اگر به دنبال یک منبع کامل برای یادگیری یا استفاده در پروژههای خود هستید، این مطلب دقیقاً برای شما نوشته شده است.
چرا شناخت تابلوهای توزیع اصلی و فرعی مهم است؟
سیستم توزیع برق در ساختمانها و صنایع، شبیه به سیستم گردش خون بدن انسان است. تابلو برق اصلی نقش قلب را دارد که انرژی را از ترانسفورماتور (یا شبکه شهری) دریافت کرده و پس از اعمال حفاظتهای اولیه، آن را به شاخههای اصلی پمپاژ میکند. در مقابل، تابلوهای فرعی نقش مویرگها و شاخههای نهایی را دارند که جریان را به مصرفکنندههای کوچکتر مانند روشنایی، پریز، موتورهای کوچک و تأسیساتی میرسانند.
اشتباه گرفتن این دو نوع تابلو میتواند هزینههای سنگینی به همراه داشته باشد: از انتخاب تجهیزات نامناسب و اضافهبار گرفته تا خطرات ایمنی و آتشسوزی. در ادامه، ابتدا تعریف دقیقی از هر کدام ارائه میدهیم و سپس به سراغ تفاوت تابلو برق توزیع اصلی با توزیع فرعی از زوایای مختلف میرویم.
تابلو برق توزیع اصلی (MDP) چیست؟
تابلو برق توزیع اصلی یا Main Distribution Panel، اولین تابلو بعد از ترانسفورماتور یا کنتور اصلی در ورودی برق ساختمان یا کارخانه است. این تابلو در سمت فشار ضعیف (Low Voltage) نصب میشود و معمولاً دارای مشخصات زیر است:
ورودی بزرگ: جریان نامی بالای ۴۰۰ آمپر تا چندین هزار آمپر.
کلید اصلی: معمولاً یک کلید هوایی (ACB – Air Circuit Breaker) یا قالب مولد (MCCB – Molded Case Circuit Breaker) بزرگ.
خروجیهای اصلی: چند خروجی برای تغذیه تابلوهای فرعی، موتورهای بزرگ یا تأسیسات سنگین.
حفاظت جامع: شامل حفاظت در برابر اتصال کوتاه، اضافهبار، و گاهی ولتاژ و فاز.
محل نصب تابلو اصلی
تابلو اصلی معمولاً در اتاق پست برق (ترانسفورماتورخانه)، نزدیک به کنتور اصلی یا ورودی ژنراتور نصب میشود. دسترسی به آن فقط برای پرسنل فنی مجاز است.
وظایف کلیدی تابلو اصلی
دریافت انرژی از منبع اصلی (ترانسفورماتور یا ژنراتور).
اعمال حفاظت کلی در برابر اتصال کوتاه و اضافهبار.
توزیع انرژی بین چند تغذیهکننده اصلی (Feeder).
امکان قطع کلی برق در مواقع اضطراری.
اندازهگیری پارامترهای اصلی (ولتاژ، جریان، توان، ضریب قدرت).
تابلو برق توزیع فرعی (SDB) چیست؟
تابلو برق توزیع فرعی یا Sub-Distribution Board، یک یا چند سطح پایینتر از تابلو اصلی قرار میگیرد. ورودی آن از خروجی تابلو اصلی یا گاهی از یک تابلو ژنراتور تأمین میشود و وظیفه دارد برق را بین مدارهای نهایی کوچکتر تقسیم کند.
ورودی متوسط: معمولاً بین ۶۳ تا ۴۰۰ آمپر.
کلید اصلی فرعی: یک کلید مینیاتوری (MCB) یا قالبی (MCCB) کوچکتر.
خروجیهای نهایی: برای روشنایی، پریزهای عمومی، آسانسور، پمپهای کوچک، فنها و غیره.
محل نصب تابلو فرعی
تابلوهای فرعی در نقاط مختلف ساختمان یا کارخانه نصب میشوند: در راهروهای مشاعات، نزدیک موتورخانه، در هر طبقه، یا در سالنهای تولیدی.
وظایف کلیدی تابلو فرعی
توزیع برق در یک منطقه مشخص.
حفاظت موضعی برای مدارهای نهایی.
قابلیت قطع و وصل مستقل هر مدار بدون تأثیر بر سایر بخشها.
افزایش ایمنی با نزدیک کردن حفاظت به مصرفکننده.
حال که تعریف هر کدام را روشن کردیم، به سراغ اصل مطلب یعنی تفاوت تابلو برق توزیع اصلی با توزیع فرعی میرویم.
تفاوت بین تابلوی توزیع اصلی و تابلوی توزیع فرعی
این بخش اصلی مقاله است که در قالب چندین زیرمجموعه تخصصی به بررسی همه ابعاد تفاوت تابلو برق توزیع اصلی با توزیع فرعی میپردازد.
مقایسه تابلو برق توزیع اصلی با توزیع فرعی به طور کلی و جامع
اگر بخواهیم در یک نگاه کلی تفاوت تابلو برق توزیع اصلی با توزیع فرعی را خلاصه کنیم:
| ویژگی | تابلو اصلی (MDP) | تابلو فرعی (SDB) |
|---|---|---|
| موقعیت در شبکه | نزدیک به منبع | بین تابلو اصلی و مصرفکننده نهایی |
| جریان نامی | بالای ۴۰۰A (تا ۶۳۰۰A) | معمولاً ۶۳ تا ۴۰۰A |
| تعداد خروجی | کم (چند فیدر اصلی) | زیاد (مدارهای نوری و پریز) |
| نوع کلید اصلی | ACB یا MCCB بزرگ | MCCB کوچک یا MCB |
| قابلیت قطع اضطراری کل تأسیسات | دارد | ندارد |
| پیچیدگی حفاظت | بالا (قابل برنامهریزی) | متوسط تا ساده |
| هزینه | بسیار بالا | متوسط |
| محل نصب | اتاق برق اصلی | نقاط پراکنده (طبقات، سالنها) |
به زبان سادهتر، تابلو اصلی در بالای هرم توزیع قرار دارد و تابلوهای فرعی در سطوح پایینتر. این تفاوت اساسی باعث میشود که طراحی، تجهیزات و کاربرد آنها کاملاً متفاوت باشد.
تفاوت تابلو برق توزیع اصلی با توزیع فرعی در کاربرد
کاربرد تابلو اصلی:
صنایع سنگین (فولاد، سیمان، پتروشیمی)
مجتمعهای مسکونی بزرگ با بیش از ۱۰۰ واحد
بیمارستانها و مراکز داده (دیتاسنتر)
ساختمانهای بلندمرتبه تجاری و اداری
تغذیه تابلوهای فرعی، موتورهای بزرگ (بالای ۵۰ اسب)، چیلرها، و تأسیسات مرکزی
کاربرد تابلو فرعی:
توزیع روشنایی هر طبقه در ساختمان
تغذیه پریزهای عمومی، پریزهای کامپیوتر و تجهیزات اداری
آسانسور، پمپ آب خانگی، پمپ فاضلاب کوچک
فنهای تهویه، دستگاههای تهویه مطبوع واحدها
کارگاههای کوچک، آزمایشگاهها، انبارها
نکته کلیدی: در یک کارخانه، ممکن است چندین تابلو فرعی از یک تابلو اصلی تغذیه شوند. همچنین در پروژههای بسیار بزرگ، گاهی یک سطح میانی به نام «تابلو توزیع میانی» یا MDB میانی نیز وجود دارد، اما در اغلب موارد، همین دو سطح اصلی و فرعی کفایت میکند.
تفاوت تابلو برق توزیع اصلی با توزیع فرعی در مشخصات فنی
از نظر فنی، تفاوت تابلو برق توزیع اصلی با توزیع فرعی در پارامترهای زیر مشهود است:
۱. سطح جریان اتصال کوتاه (Icw – Short-circuit withstand current):
تابلو اصلی: حداقل ۵۰ کیلوآمپر (تا ۱۰۰ کیلوآمپر یا بیشتر)
تابلو فرعی: معمولاً ۱۰ تا ۳۶ کیلوآمپر
۲. درجه حفاظت (IP – Ingress Protection):
تابلو اصلی در محیط داخلی پست: معمولاً IP۳۲ یا IP۴۱
تابلو فرعی در محیطهای مختلف: IP۴۰ (داخل ساختمان)، IP۵۴ (موتورخانه)، IP۶۵ (خارج از ساختمان/فضای باز)
۳. نوع باسبار (Busbar):
تابلو اصلی: باسبار مسی با سطح مقطع زیاد (مثلاً ۸۰×۱۰ میلیمتر یا بیشتر)
تابلو فرعی: باسبار مسی یا آلومینیومی با سطح مقطع متوسط
۴. نحوه نصب:
تابلو اصلی: ایستاده (Floor-mounted)، یک طرفه یا دو طرفه
تابلو فرعی: دیواری (Wall-mounted) یا توکار (Flush-mounted) در اکثر موارد
۵. دما و تهویه:
تابلو اصلی: نیاز به تهویه اجباری یا اتاق خنک دارد.
تابلو فرعی: اغلب با تهویه طبیعی کار میکند.
۶. قابلیت مانیتورینگ:
تابلو اصلی: مجهز به پایشگر توان (Power Meter)، آنالایزر کیفیت برق
تابلو فرعی: فقط در موارد خاص دارای ولتمتر و آمپرمتر ساده.
تفاوت تابلو برق توزیع اصلی با توزیع فرعی در عملکرد
عملکرد این دو نوع تابلو در شبکه توزیع برق متفاوت است:
۱. زمان قطع و وصل:
تابلو اصلی: دارای کلید اصلی که در شرایط اضطراری (آتشسوزی، اتصال کوتاه شدید) کل تأسیسات را قطع میکند.
تابلو فرعی: هر کلید آن فقط مدار مختص خود را قطع میکند. قطع کلید اصلی تابلو فرعی فقط برق منطقه تحت پوشش خود را میبرد.
۲. انتخاب پذیری (Selectivity):
در یک سیستم ایمن، اگر اتصال کوتاه در یک خروجی تابلو فرعی رخ دهد، فقط کلید همان خروجی باید بپرد (قطع شود)، نه کلید اصلی تابلو فرعی و نه کلید تابلو اصلی. این قابلیت «انتخاب پذیری کامل» نام دارد. طراحی صحیح تفاوت تابلو برق توزیع اصلی با توزیع فرعی دقیقاً برای دستیابی به این هدف است.
۳. مدیریت بار:
تابلو اصلی: میزان کل بار مصرفی را نشان میدهد و در صورت اضافهبار عمومی، هشدار میدهد.
تابلو فرعی: فقط بار همان منطقه را نشان میدهد.
۴. قابلیت توسعه (Expandability):
تابلو اصلی: فضای محدود برای اضافه کردن خروجی جدید (اغلب نیاز به تغییر دارد).
تابلو فرعی: در بسیاری از مدلها دارای جای خالی برای کلیدهای اضافی است.
تفاوت تابلو برق توزیع اصلی با توزیع فرعی در تجهیزات
اجزای داخلی این دو تابلو تفاوت چشمگیری دارند:
تجهیزات تابلو اصلی:
کلید اصلی (Main Switch): ACB (قطع کننده مدار هوایی) با قابلیت تنظیمات حفاظتی (LSI) – Long time, Short time, Instantaneous.
کلیدهای خروجی (Feeder MCCB): قالب مولد بزرگ با رنج ۲۵۰ تا ۱۶۰۰ آمپر.
ترانسفورماتور جریان (CT): برای اندازهگیری و حفاظت.
رله حفاظتی (Protection Relay): رله جامع قابل برنامهریزی (مثلاً SEPAM یا REF از اشنیдерالکتریک).
پایشگر توان (Power Meter): با نمایش توان اکتیو، راکتیو، ضریب قدرت، هارمونیکها.
ارت فالت (Earth Fault Protection): حفاظت در برابر نشتی جریان به زمین.
محافظ برقگیر (Surge Arrester – SPD): کلاس I یا II برای ورودی.
خشککن و بخاری ضد رطوبت.
تجهیزات تابلو فرعی:
کلید اصلی (اگر داشته باشد): MCCB تا ۲۵۰ آمپر یا یک کلید مینیاتوری اصلی.
کلیدهای خروجی: کلیدهای مینیاتوری (MCB) تکفاز یا سه فاز با جریان ۶ تا ۶۳ آمپر.
محافظ جانبی (RCD/GFCI): کلید محافظ جان (نشتی جریان) برای مدارهای پریز و روشنایی.
باسبار شانهای (Comb Busbar): برای توزیع فازها بین کلیدها.
ترمینالهای مشترک نول و ارت.
گاهی یک ولتمتر/آمپرمتر آنالوگ ساده.
SPD کلاس II (اختیاری).
نتیجه: تابلو اصلی تجهیزات پیچیده، گران و قابل برنامهریزی دارد، در حالی که تابلو فرعی ساده و مبتنی بر تجهیزات استاندارد مینیاتوری است.
تفاوت تابلو برق توزیع اصلی با توزیع فرعی با توجه به مزایا و معایب هریک
مزایای تابلو اصلی:
مدیریت متمرکز و ایمن انرژی در ورودی.
حفاظت جامع در برابر بحرانیترین خطاهای الکتریکی.
قابلیت مانیتورینگ دقیق مصرف انرژی کل تأسیسات.
مناسب برای سیستمهای بزرگ و حیاتی.
معایب تابلو اصلی:
هزینه اولیه بسیار بالا.
نیاز به فضای بزرگ و اتاق مخصوص (پست برق).
هرگونه تعمیر یا تغییر در آن مستلزم قطع کامل برق تأسیسات است.
نیاز به تکنسین فوقمتخصص برای راهاندازی و نگهداری.
مزایای تابلو فرعی:
هزینه کم و نصب آسان.
افزایش ایمنی با نزدیک کردن حفاظت به مصرفکننده.
تعمیر و توسعه بدون تأثیر بر سایر بخشها (با قطع موضعی).
انعطافپذیری بالا در ساختمانهای چندطبقه.
معایب تابلو فرعی:
در صورت بروز خطای شدید پاییندست، ممکن است کلید اصلی فرعی نیز بپرد و کل یک بخش تاریک شود.
قابلیت اندازهگیری پیشرفته (هارمونیک، کیفیت توان) به ندرت دارد.
در سیستمهای بسیار بزرگ، تعداد زیاد تابلوهای فرعی مدیریت را پیچیده میکند.
استانداردهای مرتبط با تابلوهای اصلی و فرعی
برای طراحی و ساخت این تابلوها، رعایت استانداردها الزامی است:
IEC 61439-1 و 61439-2: استاندارد اصلی تابلوهای فشار ضعیف.
IEC 60947: مربوط به کلیدهای صنعتی (ACB، MCCB).
IEC 60898: مربوط به کلیدهای مینیاتوری (MCB).
NEC (NFPA 70): کد ملی برق آمریکا (مرجع برای پروژههای بینالمللی).
مقررات ملی ساختمان ایران – مبحث ۱۳: مربوط به تأسیسات برقی ساختمانها.
هنگام خرید یا ساخت تابلو، حتماً به گواهیهای نوعتست (Type Test Certificate) طبق استانداردهای معتبر توجه کنید.
اشتباهات رایج در انتخاب تابلو اصلی و فرعی
۱. نصب تابلو اصلی کوچک: اگر ظرفیت تابلو اصلی کمتر از بار کل باشد، کلید اصلی مدام میپرد و کل تأسیسات قطع میشود.
۲. استفاده از تابلو اصلی به جای فرعی: غیراقتصادی و غیرعملی است، چون کلیدهای مینیاتوری روی تابلو اصلی جای نمیگیرند.
۳. نبود انتخاب پذیری: اگر کلیدهای فرعی و اصلی هماهنگ نباشند، یک خطای کوچک کل ساختمان را قطع میکند.
۴. عدم رعایت فاصله مناسب بین تابلوها: استاندارد حداقل فاصله از دیوار و سقف را تعیین کرده است.
۵. نادیده گرفتن دمای محیط: تابلو اصلی در اتاق گرم بدون تهویه، عمر مفید خود را از دست میدهد.
فناوری راگا را در اینستاگرام دنبال کنید.
جمعبندی نهایی
پس از بررسی کامل، به طور خلاصه تفاوت تابلو برق توزیع اصلی با توزیع فرعی در ۷ محور اصلی است:
مکان در شبکه: اصلی نزدیک منبع، فرعی در نقاط توزیع نهایی.
جریان نامی: اصلی بالای ۴۰۰ آمپر، فرعی زیر ۴۰۰ آمپر.
تجهیزات: اصلی شامل ACB، رله حفاظتی، پایشگر توان – فرعی شامل MCB، RCD.
کاربرد: اصلی برای ورودی و تغذیه فیدرهای سنگین – فرعی برای روشنایی و پریز.
هزینه و ابعاد: اصلی بزرگ، سنگین و گران – فرعی جمعوجور و اقتصادی.
میزان تأثیر قطع: اصلی باعث قطع کل تأسیسات میشود – فرعی فقط یک منطقه را خاموش میکند.
قابلیت مانیتورینگ: اصلی پیشرفته – فرعی ساده یا بدون مانیتورینگ.
انتخاب صحیح نوع و سایز تابلوها، توسط مهندس برق و بر اساس محاسبات بار و مطالعات پایداری انتخابی انجام میشود. هرگز سعی نکنید یک تابلو اصلی را حذف کنید یا یک تابلو فرعی را به عنوان اصلی به کار ببرید – این کار ایمنی، هزینه و بهرهوری را با خطر جدی مواجه میسازد.
سوالات متداول
۱. آیا میشود مستقیماً از تابلو اصلی یک پریز معمولی تغذیه کرد؟
از نظر فنی ممکن است، اما اصلاً توصیه نمیشود، زیرا حفاظت تابلو اصلی (معمولاً بالای ۱۰۰ آمپر) برای مدار پریز ۱۶ آمپر بسیار ضعیف است و خطر آتشسوزی دارد. باید از تابلو فرعی استفاده کرد.
۲. چه تعداد تابلو فرعی میتوان به یک تابلو اصلی وصل کرد؟
محدودیت فنی ندارد، اما باید مجموع جریان نامی تابلوهای فرعی از جریان نامی تابلو اصلی بیشتر نباشد. همچنین رعایت تعادل بار بین فازها الزامی است.
۳. تفاوت تابلو اصلی و ژنراتور چیست؟
تابلو اصلی برق را از ترانسفورماتور (برق شهر) دریافت میکند. تابلو ژنراتور معمولاً جداگانه است و از ژنراتور تغذیه میشود. در سیستمهای پیشرفته، از یک کلید انتقال خودکار (ATS) بین تابلو اصلی و تابلو ژنراتور استفاده میشود.
۴. آیا در ساختمان یک واحد مسکونی ۱۰۰ متری به تابلو اصلی نیاز داریم؟
خیر. در ساختمانهای تکواحدی کوچک، یک «تابلو فرعی بزرگ» با ورودی ۶۳ آمپر به عنوان اصلی عمل میکند. مفهوم «تابلو اصلی» برای مجتمعهای بزرگ یا صنایع تعریف میشود.
۵. هزینه ساخت تابلو اصلی چند برابر تابلو فرعی است؟
بسته به رنج جریان و تجهیزات، هزینه تابلو اصلی میتواند ۵ تا ۲۰ برابر یک تابلو فرعی ساده باشد. برای یک تابلو اصلی ۱۶۰۰ آمپر با تجهیزات اروپایی، هزینه ممکن است از ۵۰۰ میلیون تومان فراتر رود.
۶. استاندارد فاصله تابلوهای فرعی از کف و سقف چیست؟
طبق IEC، مرکز کلیدهای تابلو فرعی حداکثر ۱/۹ متر از کف نهایی، و فاصله تابلو از سقف حداقل ۳۰ سانتیمتر باشد.
۷. آیا تابلو اصلی همیشه باید کلید ACB داشته باشد؟
برای جریان زیر ۶۳۰ آمپر میتوان از MCCB به عنوان کلید اصلی استفاده کرد، اما برای جریان بالاتر (مثلاً ۱۶۰۰ آمپر) حتماً ACB نیاز است.
۸. تفاوت در رنگ و ظاهر تابلو اصلی و فرعی چیست؟
معمولاً تابلو اصلی به رنگ طوسی تیره (RAL ۷۰۱۶) یا مشکی، ضخامت بدنه بالای ۱/۵ میلیمتر، و دارای شیشه دوجداره در جلوی کنتورهاست. تابلو فرعی اغلب طوسی روشن (RAL ۷۰۳۵) با ضخامت ۱ تا ۱/۲ میلیمتر و درب بدون شیشه است.
در این مقاله تلاش کردیم تا همه ابعاد تفاوت تابلو برق توزیع اصلی با توزیع فرعی را با زبانی تخصصی، ساختاری منظم و رعایت اصول پوشش دهیم. امیدواریم برای مهندسان، دانشجویان و فعالان حوزه برق و تأسیسات مفید واقع شود. برای طراحی دقیق حتماً با یک مشاور برق حرفهای مشورت کنید.
