تابلو برق plc چیست؟
آیا میخواهید بدانید تابلو برق plc چیست؟ در ادامه به زبان ساده، کاربردها، مزایا، تجهیزات و نحوه عملکرد تابلو برق PLC را بیاموزید. راهنمای کامل برای مهندسان و علاقهمندان اتوماسیون صنعتی.
فهرست محتوایی مقاله
تابلو برق plc چیست؟
در دنیای مدرن امروز، صنایع بدون سیستمهای کنترلی هوشمند و کارآمد عملاً قادر به رقابت و حتی ادامه حیات نیستند. خطوط تولید بزرگ، کارخانههای خودروسازی، سیستمهای تصفیه آب و فاضلاب، صنایع نفت و گاز و حتی ساختمانهای هوشمند همگی به یک «مغز» مرکزی نیاز دارند که بتواند فرآیندها را نظارت، کنترل و بهینهسازی کند. این مغز متفکر چیزی نیست جز تابلو برق PLC.
اما تابلو برق plc چیست و چرا اینقدر در صنعت مدرن حیاتی شده است؟ اگر به دنبال درکی عمیق، جامع و کاربردی از این فناوری هستید، در جای درستی قرار دارید. در ادامه، قدم به قدم از چیستی تا اجزای داخلی، نحوه عملکرد، مزایا، معایب و کاربردهای واقعی تابلو برق PLC را بررسی خواهیم کرد.

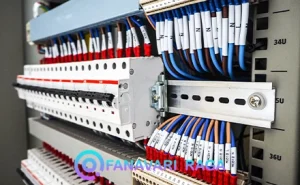

تابلو برق پی ال سی چیست؟ تعریف دقیق و به زبان ساده
برای پاسخ به سؤال اصلی مقاله یعنی «تابلو برق plc چیست» ، بهتر است ابتدا دو مفهوم «تابلو برق» و «PLC» را جداگانه بررسی کنیم، سپس با هم ترکیبشان کنیم.
PLC مخفف عبارت Programmable Logic Controller به معنای «کنترلگر منطقی برنامهپذیر» است. یک کامپیوتر صنعتی فوقمقاوم و کوچک است که برای انجام وظایف کنترلی در محیطهای سخت صنعتی طراحی شده است. برخلاف کامپیوترهای معمولی، PLC در برابر گرد و غبار، رطوبت، لرزش، نویز الکتریکی و دماهای بالا مقاومت بالایی دارد.
تابلو برق هم محفظهای فلزی (معمولاً از ورق آهن با پوشش الکترواستاتیک) است که تجهیزات الکتریکی مانند کلیدهای مینیاتوری، کنتاکتورها، رلهها، فیوزها و… در آن نصب میشود تا توزیع برق و حفاظت مدارها انجام شود.
حالا به پاسخ اصلی میرسیم:
تابلو برق PLC به تابلو یا محفظهای گفته میشود که علاوه بر تجهیزات معمول تابلو برق، شامل یک یا چند دستگاه PLC به همراه ماژولهای ورودی و خروجی، منبع تغذیه، تجهیزات شبکه و حفاظتی است. این تابلو به عنوان مرکز فرماندهی و کنترل هوشمند یک فرآیند صنعتی عمل میکند.
به عبارت دیگر، اگر سیستمهای کنترل و برق صنعتی معمولی فقط جریان برق را بین تجهیزات توزیع و از مدارها محافظت میکند، تابلو برق PLC میتواند بر اساس برنامهای که به آن داده شده، تصمیم بگیرد، فرمان بدهد، وضعیت ها را مقایسه کند، خطاها را تشخیص دهد و حتی با مراکز دیسپاچینگ ارتباط برقرار نماید.
منظور از تابلو برق plc چیست؟
شاید باز هم بپرسید منظور دقیقتر از تابلو برق plc چیست؟ فرض کنید یک کارخانه بطریسازی آب معدنی را در نظر بگیرید. بطریها روی نوار نقاله حرکت میکنند. حسگرها تعداد بطریها را میشمارند، سطح آب را کنترل میکنند، دربها را میبندند و برچسب میزنند. همه این اقدامات نیاز به هماهنگی دقیق دارند. تابلو برق PLC در اینجا مغز اصلی است که به حسگرها گوش میدهد، تصمیم میگیرد و به موتورها، شیرهای برقی و رباتها فرمان میدهد.
پس «منظور از تابلو برق PLC» این است: جعبهای که کنترل هوشمند و خودکار یک فرآیند را ممکن میسازد. بدون آن، اپراتورها باید مجبور باشند هر مرحله را به صورت دستی و با احتمال خطای بالا انجام دهند.
ساختار و اجزای اصلی تشکیلدهنده تابلو برق PLC
یک تابلو برق PLC مدرن از بخشهای مختلفی تشکیل شده که هرکدام نقش حیاتی ایفا میکنند. آشنایی با این تجهیزات برای درک بهتر نحوه عملکرد تابلو برق PLC ضروری است.

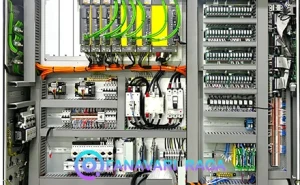

تجهیزات تابلو برق plc
در ادامه به مهمترین تجهیزات تابلو برق plc اشاره میکنیم:
CPU (واحد پردازش مرکزی): مغز PLC است. برنامه کنترلی را اجرا میکند، محاسبات منطقی و ریاضی را انجام میدهد و با حافظه ارتباط برقرار میکند.
ماژولهای ورودی (Input Modules): اطلاعات را از حسگرها (مانند سنسورهای نوری، القایی، فشار، دما، سطح و…) و کلیدها دریافت میکنند. این ماژولها میتوانند دیجیتال (صفر یا یک، روشن یا خاموش) یا آنالوگ (مقادیر متغیر مثل دما یا فشار) باشند.
ماژولهای خروجی (Output Modules): فرمانهای CPU را به عملگرها مانند کنتاکتورها، شیرهای برقی، موتورها، لامپهای علامتدهنده و… میفرستند. خروجیها هم دیجیتال و هم آنالوگ هستند.
منبع تغذیه (Power Supply): برق مورد نیاز PLC و ماژولها را تأمین میکند. معمولاً ولتاژ ۲۴ ولت DC خروجی میدهد.
رلهها و کنتاکتورها: برای قطع و وصل مدارهای قدرت (مانند روشن و خاموش کردن موتورهای بزرگ) استفاده میشوند. PLC بهطور مستقیم نمیتواند جریان بالای موتورها را کلید بزند، بنابراین از طریق رله و کنتاکتور این کار را انجام میدهد.
کلیدهای مینیاتوری و حفاظتی (MCB، MPCB، فیوز): برای حفاظت از مدارها در برابر اتصال کوتاه و اضافهجریان.
ترمینالها (وصل کنندههای سیم): نقاط اتصال سیمهای حسگرها و عملگرها به ماژولهای ورودی/خروجی.
تجهیزات شبکه و ارتباطی (مانند پروتکلهای PROFIBUS، PROFINET، Modbus، Ethernet/IP): برای ارتباط PLC با سایر PLCها، HMI (صفحه نمایش انسان و ماشین)، سیستمهای SCADA (سیستم نظارت و گردآوری داده) و مرکز دیسپاچینگ.
HMI (رابط انسان و ماشین): یک صفحه نمایش لمسی یا کلیددار که به اپراتور امکان میدهد فرآیند را ببیند، مقادیر را تغییر دهد و خطاها را رویت کند.
شاسی یا ریل (Rack & Backplane): ساختاری که ماژولهای PLC روی آن نصب میشوند و ارتباط بین آنها را برقرار میکند.

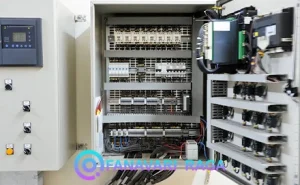

نحوه عملکرد تابلو برق plc (از حسگر تا عملگر)
حالا که تجهیزات را میشناسیم، ببینیم نحوه عملکرد تابلو برق plc چگونه است. عملکرد یک PLC بر اساس یک چرخه به نام چرخه اسکن (Scan Cycle) انجام میشود که معمولاً چند میلیثانیه طول میکشد. این چرخه شامل ۴ مرحله اصلی است:
خواندن ورودیها (Input Scan): PLC وضعیت همه ماژولهای ورودی را میخواند و در یک حافظه موقتی به نام «جدول تصویر ورودی» ذخیره میکند. مثلاً میخواند «سنسور حد بالای مخزن فعال است یا نه؟» یا «دمای فعلی کوره چند درجه است؟».
اجرای برنامه (Program Execution): CPU برنامه ذخیرهشده در حافظه خود (که معمولاً به زبانهای Ladder، FBD یا Structured Text نوشته شده) را اجرا میکند. برنامه بر اساس مقادیر جدول ورودی، تصمیم میگیرد کدام خروجیها باید روشن یا خاموش شوند. مثلاً «اگر سطح مخزن از حد مجاز پایینتر آمد، شیر ورودی را باز کن».
بهروزرسانی خروجیها (Output Scan): نتایج محاسبات برنامه به جدول تصویر خروجی نوشته میشود و سپس وضعیت ماژولهای خروجی مطابق با آن بهروز میشود. در نتیجه شیر برقی باز میشود یا کنتاکتور موتور فرمان میگیرد.
ارتباطات و خانهتکانی (Housekeeping & Communication): در این مرحله، PLC با دستگاههای جانبی مانند HMI، کامپیوتر مرکزی یا سایر PLCها ارتباط برقرار میکند و همچنین خودآزمایی انجام میدهد.
این چرخه آنقدر سریع تکرار میشود که به نظر میرسد همه خروجیها به صورت لحظهای به تغییرات ورودی پاسخ میدهند.
مزایا و معایب تابلو برق plc
هیچ فناوری بدون نقص نیست. برای تصمیمگیری درست برای استفاده از تابلو برق PLC، باید مزایا و معایب تابلو برق plc را به خوبی بشناسیم.
مزایای تابلو برق plc چیست؟
این فناوری به دلیلی انقلابی در صنعت ایجاد کرده است. مهمترین مزایای تابلو برق plc چیست؟
قابلیت اطمینان و پایداری بالا: PLCها برای کار در بدترین شرایط صنعتی (دمای -۲۵ تا +۶۰ درجه، رطوبت بالا، لرزش، گرد و غبار و نویز الکترومغناطیسی) طراحی شدهاند. میانگین زمان بین خرابی (MTBF) آنها بسیار بالاست.
انعطافپذیری و برنامهپذیری: با تغییر نرمافزار (بدون نیاز به تغییر سختافزار) میتوان رفتار کل یک خط تولید را تغییر داد. این یعنی هزینه پایین برای بهروزرسانی و تغییر محصول.
عذو خطای انسانی: با حذف کنترل دستی و رلههای پیچیده سختافزاری، خطای انسانی به حداقل میرسد.
تشخیص عیب و عیبیابی آسان: سیستمهای مدرن PLC قابلیت عیبیابی خودکار و ارسال پیام خطا به HMI یا مرکز کنترل را دارند. این امر زمان توقف تولید را به شدت کاهش میدهد.
صرفهجویی در فضا و انرژی: یک PLC میتواند جای صدها رله و تایمر سختافزاری را بگیرد، بنابراین تابلوها جمعوجورتر میشوند. همچنین بهینهسازی مصرف انرژی توسط برنامههای کنترلی امکانپذیر است.
امکان ارتباط شبکه و اینترنت صنعتی (IIoT): PLCها به راحتی به شبکه کارخانه متصل میشوند و امکان نظارت از راه دور، جمعآوری دادههای بزرگ (Big Data) و تعمیرات پیشبینانه را فراهم میکنند.
ذخیرهسازی و ثبت وقایع: میتوان تمام رویدادها، خطاها و تولید را در حافظه PLC ذخیره کرد و بعداً آنالیز نمود.
معایب تابلو برق plc چیست؟
در کنار مزایای بسیار، چند نقطه ضعف نیز وجود دارد:
هزینه اولیه بالا: خرید PLC، ماژولها، نرمافزار برنامهنویسی و آموزش پرسنل نسبت به سیستمهای رلهای ساده هزینه بیشتری دارد.
نیاز به نیروی متخصص: برنامهنویسی، راهاندازی و عیبیابی PLC نیازمند دانش تخصصی مهندسی کنترل و آشنایی با زبانهای برنامهنویسی صنعتی است.
حساسیت به نویز در طراحی نامناسب: اگرچه PLCها مقاوم هستند، اما سیمکشی و ارت نامناسب در تابلو میتواند باعث عملکرد نادرست شود.
وابستگی به برق: با قطع برق اصلی، اگر از بکاپ (UPS یا باتری) استفاده نشود، PLC خاموش میشود. هر چند اکثر PLCها حافظه غیرفرار دارند.

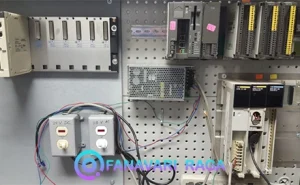

کاربردهای گسترده تابلو برق plc در صنایع مختلف
شاید فکر کنید چنین فناوری فقط در کارخانههای بزرگ دیده میشود، اما کاربرد تابلو برق plc چیست در دنیای واقعی بسیار وسیعتر از این حرفهاست.
کاربرد تابلو برق plc چیست؟
برخی از مهمترین کاربردهای تابلو برق plc به شرح زیر است:
صنایع تولیدی و خطوط مونتاژ: کنترل نوار نقالهها، رباتهای صنعتی، دستگاههای پرس، بستهبندی و پرکنندهها. مثلاً در خط تولید نوشابه، PLC پر شدن دقیق بطریها را کنترل میکند.
تصفیه آب و فاضلاب: کنترل پمپها، شیرها، سطح مخازن، دبی سنجها و فرآیندهای شیمیایی. PLC تضمین میکند که کیفیت آب خروجی همواره ثابت باشد.
صنعت نفت، گاز و پتروشیمی: کنترل فشار، دما، جریان در خطوط لوله، برجهای تقطیر و واحدهای واکنش شیمیایی. به دلیل ماهیت خطرناک این صنایع، قابلیت اطمینان PLC حیاتی است.
سیستمهای تهویه مطبوع و ساختمانهای هوشمند (BMS): کنترل موتورخانهها، چیلرها، فنکویلها، روشنایی هوشمند و سیستمهای اعلام حریق.
صنایع غذایی و دارویی: کنترل دقیق دما در فریزرها و پاستوریزاتورها، رعایت توالی افزودن مواد اولیه و ثبت اطلاعات برای رعایت استانداردهای بهداشتی.
آسانسورها و پلهبرقیها: کنترل حرکت، تشخیص طبقه، باز و بسته شدن درب و سیستم ایمنی.
سیستمهای تولید برق (نیروگاهها): کنترل استارت و استاپ ژنراتورها، تنظیم ولتاژ و فرکانس، مدیریت بار.
دستگاههای بستهبندی افقی و عمودی: هماهنگی حرکت فیلم، حرارت، برش و پر کردن.
آینده تابلو برق PLC و فناوریهای نوین
فناوری PLC ثابت نمانده است. با ظهور انقلاب صنعتی چهارم (Industry 4.0)، تابلوهای برق PLC نیز هوشمندتر میشوند. روندهای آینده شامل موارد زیر است:
PLCهای مبتنی بر IoT: اتصال مستقیم به ابر (Cloud) برای آنالیز لحظهای دادهها.
PLCهای نرمافزاری (Soft PLC): اجرای کد PLC روی کامپیوترهای صنعتی قدرتمند با سیستمعامل ویندوز یا لینوکس.
استفاده از هوش مصنوعی (AI) در لبه (Edge AI): PLCها یاد میگیرند که خرابیها را قبل از وقوع پیشبینی کنند.
افزایش امنیت سایبری: با اتصال بیشتر به شبکه، حفاظت از PLC در برابر حملات سایبری به یک اولویت حیاتی تبدیل شده است.
فناوری راگا را در اینستاگرام دنبال کنید.
جمعبندی نهایی
در ادامه به طور کامل به این پرسش پاسخ دادیم که تابلو برق plc چیست و چرا به عنوان قلب تپنده اتوماسیون صنعتی شناخته میشود. دیدیم که تابلو برق PLC فراتر از یک جعبه سیم و رله است؛ یک سیستم کنترلی هوشمند، قابل اعتماد و منعطف است که مزایای بیشماری از جمله کاهش خطا، افزایش بهرهوری، صرفهجویی در انرژی و امکان عیبیابی سریع را به ارمغان میآورد.
با وجود هزینه اولیه بالاتر و نیاز به نیروی متخصص، مزایای بلندمدت استفاده از این فناوری به قدری چشمگیر است که امروزه کمتر خط تولید مدرنی را میتوان یافت که از تابلو برق PLC استفاده نکند. از یک دستگاه قهوهساز صنعتی گرفته تا یک پالایشگاه عظیم نفتی، همگی مدیون قدرت این کنترلگرهای منطقی برنامهپذیر هستند.
اگر در حال طراحی یا بهروزرسانی یک سیستم صنعتی هستید، سرمایهگذاری بر روی تابلو برق PLC هوشمندانهترین تصمیمی است که میتوانید بگیرید.
سوالات متداول درباره تابلو برق PLC
در این بخش به رایجترین سوالات کاربران پاسخ میدهیم.
سوال 1: تفاوت بین تابلو برق معمولی و تابلو برق PLC چیست؟
پاسخ: تابلو برق معمولی فقط برق را توزیع و از مدارها محافظت میکند (با کلید و فیوز). اما تابلو برق PLC علاوه بر آن، شامل یک کنترلگر برنامهپذیر (PLC) است که میتواند بر اساس شرایط ورودی (از حسگرها) تصمیم بگیرد و خروجیها (موتورها، شیرها) را به صورت خودکار کنترل کند.
سوال 2: آیا برای برنامهنویسی تابلو برق PLC نیاز به دانش بالایی دارم؟
پاسخ: بله، برنامهنویسی PLC نیازمند دانش مهندسی برق-کنترل، آشنایی با زبانهای برنامهنویسی صنعتی (مانند Ladder Diagram یا FBD) و همچنین دانش فرآیندی است که میخواهید کنترل کنید. با این حال آموزشهای تخصصی و دورههای زیادی در این زمینه وجود دارد.
سوال 3: آیا تابلو برق PLC در خانه هم استفاده میشود؟
پاسخ: در خانههای مسکونی معمولی خیر، اما در ساختمانهای هوشمند لوکس یا پرژههای بزرگ مسکونی، از PLCهای کوچک برای کنترل روشنایی، سرمایش، گرمایش و امنیت استفاده میشود. برای مصارف خانگی ساده، معمولاً از ماژولهای ارزانتر مانند آردوینو یا رلههای هوشمند استفاده میشود.
سوال 4: طول عمر یک تابلو برق PLC چقدر است؟
پاسخ: در شرایط استاندارد صنعتی، یک PLC با کیفیت میتواند بین ۱۰ تا ۲۰ سال یا حتی بیشتر کار کند. قطعات الکترونیکی داخل آن عمر بالایی دارند، اما عواملی مانند دما، گرد و غبار و نوسانات برق روی عمر آن تأثیر میگذارد.
سوال 5: آیا در صورت قطع برق، برنامه داخل PLC پاک میشود؟
پاسخ: خیر. اکثر PLCهای مدرن از حافظه غیرفرار (مانند فلش مموری) استفاده میکنند که برنامه حتی با قطع کامل برق برای همیشه در آن ذخیره میماند. برخی مدلهای قدیمیتر از باتری پشتیبان استفاده میکنند که باید هر چند سال یکبار تعویض شود.
سوال 6: معروفترین برندهای تابلو برق PLC کدامند؟
پاسخ: برندهای مطرح جهانی شامل زیمنس (Siemens – سری S7)، راکول اتومیشن (Allen-Bradley)، اشنایدر الکتریک (Schneider Electric – Modicon)، میتسوبیشی (Mitsubishi) و دلتا (Delta) هستند. در ایران نیز برندهای اروپایی و چینی با کیفیتهای متفاوت یافت میشوند.
سوال 7: آیا میتوان از راه دور به تابلو برق PLC متصل شد و آن را کنترل کرد؟
پاسخ: بله، اگر تابلو به شبکه اینترنت یا شبکه محلی کارخانه متصل باشد (از طریق مودم صنعتی یا کارت Ethernet)، میتوان از راه دور وضعیت آن را دید، برنامه را تغییر داد و حتی برخی فرمانها را صادر کرد. البته باید مسائل امنیت سایبری به دقت رعایت شود.
