تابلو برق چنج اور چیست ؟
در پاسخ به پرسش تابلو برق چنج اور چیست ؟ باید گفت وظیفه آن سوئیچ کردن ایمن و خودکار بین دو منبع توان همچون شبکه سراسری و ژنراتور میباشد.
فهرست محتوایی مقاله
تابلو برق چنج اور چیست ؟
تابلو برق چنج اور چیست ؟ باید گفت در سیستمهای برق صنعتی، جایی که پیوستگی تغذیه و جلوگیری از قطعی برق اهمیت حیاتی دارد، تابلو برق چنج اور به عنوان یک بخش کلیدی عمل میکند. این تابلو وظیفه دارد دو منبع توان مثلاً شبکه سراسری و ژنراتور را به شکل ایمن و خودکار بین یکدیگر سوئیچ کند. اگر برق شبکه قطع شود، چنج اور منبع اضطراری را فعال کرده و مصرفکنندهها را بدون وقفه به آن متصل میکند. مهندسان برق به خوبی میدانند که این فرآیند نهتنها باید سریع باشد، بلکه باید به نحوی انجام شود که هیچ بازگشت توان، شوک یا اتصال موازی بین منابع رخ ندهد.
تابلو چنج اور معمولاً متشکل از اجزایی است مانند کلید اتوماتیک، کنتاکتورهای قدرت، کنترلر فرمان (معمولاً PLC یا رلههای الکترونیکی)، تایمر، رلههای تأخیر، اینترلاک مکانیکی و الکتریکی و نشانگرهای وضعیت. نحوه چینش و سیمبندی این اجزا بستگی مستقیم به نوع سیستم (اتوماتیک یا دستی)، ظرفیت بار و نوع منبع دوم (ژنراتور یا UPS) دارد.
مهندس طراح هنگام انتخاب قطعات تابلو چنج اور، باید چند اصل را رعایت کند: هماهنگی حفاظتی بین کلیدها و فیوزها، تحمل جریان لحظهای در زمان سوئیچ، و انطباق با استانداردهایی مثل IEC 60947 و IEC 61439. در پروژههایی که چنج آور به صورت اتوماتیک کار میکند، معمولاً مدار فرمان بر پایه PLC یا رلههای منطقی طراحی میشود تا انتقال بین دو منبع بدون حضور اپراتور انجام گیرد.
یکی از اشتباهات رایج در طراحی، عدم توجه به توالی زمانی در مدار فرمان است. اگر زمان تأخیر در قطع و وصل منابع تنظیم نشود، احتمال بازگشت برق ژنراتور به شبکه یا بالعکس وجود دارد که خطرناک و خلاف استاندارد است.

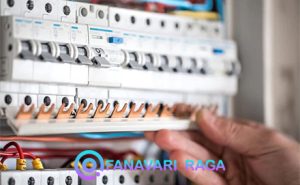

اجزای داخلی تابلو برق چنج اور چیست
تابلو برق چنج اور شامل اجزای متعددی است که هر کدام نقش خاصی در عملکرد سیستم دارند. شناخت و انتخاب درست این اجزا برای مهندسان طراحی حیاتی است:
کلید یا کنتاکتور چنج آور: بخش اصلی مدار قدرت که وظیفه تغییر مسیر انرژی را بر عهده دارد.
کنترلر فرمان یا PLC: مغز سیستم است. وظیفه دارد ولتاژ ورودی را مانیتور کند و در صورت نیاز، توالی عملکرد منابع را کنترل نماید.
رله ولتاژ و فاز: برای تشخیص افت، اضافه ولتاژ یا جابجایی فازها در شبکه استفاده میشود.
تایمر تأخیر وصل و قطع: زمان لازم برای استارت ژنراتور یا تأخیر در سوئیچ بین منابع را ایجاد میکند.
لامپهای سیگنال و کلیدهای فشاری: وضعیت هر منبع و حالت عملکرد تابلو را به اپراتور نمایش میدهند.
ترمینالها، باسبارها و کابلشوها: اجزای اتصالدهنده مدار قدرت هستند که باید بر اساس جریان نامی و دمای کار انتخاب شوند.
محفظه و شینه ارت: برای ایمنی و انطباق با استانداردهای حفاظتی لازم است.
در برخی تابلوهای مدرن، از ماژولهای حفاظتی مانند SPD (Surge Protection Device) نیز استفاده میشود تا از ورود ضربههای ولتاژی ناشی از صاعقه یا کلیدزنی به سیستم جلوگیری شود.
کاربردهای تابلو برق چنج اور چیست
کاربرد اصلی تابلو چنج اور در مراکزی است که قطع برق حتی برای چند ثانیه نیز میتواند زیانبار باشد: بیمارستانها، دیتا سنترها، مجتمعهای صنعتی، ایستگاههای پمپاژ، برجهای مسکونی بزرگ و کارخانههایی که فرآیند تولیدشان پیوسته است. در این محیطها، تابلو چنج اور با هماهنگی میان شبکه و ژنراتور، اطمینان میدهد که مصرفکنندهها همیشه منبع توان در دسترس دارند.
در نیروگاههای کوچک و کارخانجاتی که چند ژنراتور دارند، چنج اور میتواند وظیفه تقسیم و هماهنگی بین چند منبع را بر عهده گیرد. در این حالت، سیستم به شکل AMF (Automatic Mains Failure) کار میکند. یعنی وقتی برق شهر قطع شود، کنترلر ابتدا فرمان استارت به ژنراتور میدهد، پس از رسیدن ولتاژ و فرکانس به مقدار نرمال، مسیر مصرف را از شبکه به ژنراتور منتقل میکند. سپس وقتی برق شهر بازگشت، دوباره در زمانبندی مناسب، ژنراتور را از مدار خارج کرده و به شبکه متصل میشود.
در پروژههای بزرگ، تابلو چنج آور گاهی بخشی از یک سیستم مدیریت توان یا Power Management System (PMS) است و اطلاعات عملکرد آن به اتاق کنترل یا HMI منتقل میشود. در چنین حالتی، مهندس کنترل باید پروتکلهای ارتباطی مانند Modbus RTU یا TCP/IP را در طراحی لحاظ کند.
نکته مهم دیگر، مقاومت تابلو در برابر شرایط محیطی است. در محیطهای صنعتی یا فضای باز، بدنه تابلو باید دارای درجه حفاظت مناسب (حداقل IP54 یا IP65) باشد تا گردوغبار، رطوبت و حرارت به اجزای داخلی آسیب نرسانند. جنس بدنه نیز معمولاً از ورق فولادی گالوانیزه یا استنلس استیل انتخاب میشود، بسته به محل نصب و نوع پروژه.
مزایا و ویژگیهای مهم تابلو برق چنج اور چیست
تابلو چنج اور از دید فنی چند مزیت کلیدی دارد که باعث شده یکی از اجزای استاندارد در پروژههای صنعتی محسوب شود:
پیوستگی تغذیه: در سیستمهایی مثل خطوط تولید یا بیمارستانها، حتی چند ثانیه قطعی میتواند خسارتبار باشد. چنج اور مانع از این وقفه میشود.
ایمنی بالا: با اینترلاکهای الکتریکی و مکانیکی از اتصال همزمان دو منبع جلوگیری میکند.
خودکارسازی عملیات: در حالت اتوماتیک، بدون نیاز به اپراتور، سیستم تشخیص و انتقال را انجام میدهد.
محافظت از تجهیزات گرانقیمت: با قطع همزمان در لحظه انتقال، از شوکهای ناگهانی به موتور یا UPS جلوگیری میکند.
قابلیت کنترل و مانیتورینگ از راه دور: در تابلوهای مدرن، وضعیت سوئیچها، جریانها و خطاها از طریق PLC یا HMI قابل مشاهده است.
یکی از ویژگیهای فنی که طراحان به آن توجه میکنند، نوع اینترلاک است. در سیستمهای حساس، استفاده از اینترلاک مکانیکی الزامی است تا حتی در صورت خرابی مدار فرمان، احتمال اتصال دو منبع صفر شود. در مدلهای اقتصادیتر، اینترلاک فقط الکتریکی است، یعنی از طریق مدار فرمان دو کنتاکتور همزمان فعال نمیشوند.
از دیگر مزایا، امکان تست دستی و تعمیر سریع است. مهندسان معمولاً در طراحی، یک سوییچ سه حالته برای حالتهای Auto / Manual / Test در نظر میگیرند تا بتوان عملکرد سیستم را قبل از بهرهبرداری نهایی آزمایش کرد.
روشهای تست و راهاندازی تابلو برق چنج اور چیست
قبل از تحویل نهایی پروژه، انجام تستهای عملکردی روی تابلو چنج اور ضروری است. این تستها هم در سطح الکتریکی و هم در سطح کنترلی انجام میشوند. مراحل متداول شامل موارد زیر است:
تست پیوستگی (Continuity Test): برای اطمینان از صحت اتصالات داخلی و ارت مناسب.
تست عملکرد دستی: بررسی تغییر وضعیت بین شبکه و ژنراتور از طریق کلید دستی یا سوییچ انتخابگر.
تست عملکرد اتوماتیک: قطع برق شبکه برای بررسی عکسالعمل سیستم، زمان استارت ژنراتور و تأخیر سوئیچ.
تست حفاظتها: شبیهسازی شرایط خطا مثل افت ولتاژ یا اتصال کوتاه برای بررسی عملکرد رلههای حفاظتی.
اندازهگیری افت ولتاژ در شینهها و ترمینالها: برای اطمینان از کیفیت مونتاژ و ظرفیت رسانایی.
در مرحله راهاندازی، مهندس باید تایمرها را مطابق شرایط پروژه تنظیم کند. بهعنوان مثال، در یک کارخانه با بار موتوری سنگین، ممکن است لازم باشد تاخیر وصل ژنراتور افزایش یابد تا ژنراتور به فرکانس پایدار برسد. همچنین باید اطمینان حاصل شود که پس از بازگشت برق شبکه، ژنراتور حداقل چند دقیقه بدون بار کار کند تا دمای آن کاهش یابد؛ این کار از آسیب حرارتی به موتور جلوگیری میکند.
یکی دیگر از تستهای مهم، تست هماهنگی بین PLC و تجهیزات جانبی است. اگر سیستم شامل ارتباط Modbus یا ارتباط با HMI باشد، تمام سیگنالها باید چک شوند تا هیچ خطایی در تبادل داده وجود نداشته باشد.
انواع تابلو برق چنج آور
به طور کلی، تابلوهای چنج اور از نظر عملکرد به دو نوع دستی و اتوماتیک تقسیم میشوند.
تابلو چنج اور دستی (Manual Changeover Panel)
در این نوع، اپراتور با استفاده از کلیدهای چنجاور مکانیکی یا دو کلید اتوماتیک مجزا، منبع تغذیه را تغییر میدهد. این مدل سادهتر و ارزانتر است و معمولاً در ساختمانهای کوچک یا کارگاهها استفاده میشود. طراحی مدار فرمان آن بسیار ساده است و گاهی حتی بدون رله یا تایمر انجام میشود نظیر تابلو برق چنج اور 250 آمپر
تابلو چنج اور اتوماتیک (Automatic Transfer Switch Panel – ATS)
در سیستمهای حیاتی، نوع اتوماتیک مورد استفاده قرار میگیرد. مدار فرمان شامل سنسور تشخیص ولتاژ شبکه، رله تأخیر، کنترلر یا PLC و کنتاکتورهای قدرت است. به محض افت ولتاژ یا قطع برق، کنترلر به صورت خودکار فرمان استارت به ژنراتور میدهد. پس از رسیدن به ولتاژ مناسب، مسیر تغذیه به ژنراتور سوئیچ میشود.
در مدلهای پیشرفتهتر، از کلید چنج اور موتوردار (Motorized Changeover Switch) استفاده میشود. این کلیدها در ظرفیتهای بالا (مثلاً ۱۶۰۰ آمپر به بالا) کاربرد دارند و با فرمان الکتریکی وضعیتشان تغییر میکند. در نتیجه، هم در حالت دستی و هم اتوماتیک قابلیت کنترل دارند.
نوع دیگر، تابلو چنج اور با بایپس (Bypass) است که برای تعمیر و نگهداری بدون خاموشی طراحی میشود. در این مدل، یک مسیر بایپس مجزا برای انتقال تغذیه هنگام سرویس وجود دارد تا بتوان روی کلید اصلی کار کرد بدون آنکه بار از مدار خارج شود.
طراحی و ساختار فنی تابلو برق چنج اور
در طراحی تابلو برق چنج اور، مهندس ابتدا باید به نوع تغذیه، ظرفیت جریان، شرایط محیطی و الزامات حفاظتی پروژه توجه کند. ساختار فنی تابلو بر اساس مدار قدرت و مدار فرمان شکل میگیرد. مدار قدرت مسیر عبور جریان اصلی بین دو منبع (شبکه و ژنراتور) تا مصرفکننده را مشخص میکند، در حالی که مدار فرمان وظیفه کنترل و توالی سوئیچ را بر عهده دارد.
در بخش قدرت، معمولاً از دو کلید اتوماتیک یا دو کنتاکتور قدرت با رده کاری AC-3 یا AC-4 استفاده میشود. این دو المان با اینترلاک مکانیکی و الکتریکی به هم متصل میشوند تا همزمان فعال نشوند. در تابلوهایی با توان بالا، کلیدهای موتوردار یا MCCB مجهز به موتور درایو، جایگزین کنتاکتورها میشوند تا استقامت بیشتری در مقابل جریان اتصال کوتاه و در دسترس بودن عملکرد دستی داشته باشند.
در سمت مدار فرمان، طراحی باید به گونهای انجام شود که ترتیب کارکرد منابع دقیقاً کنترل گردد. برای مثال:
تشخیص افت ولتاژ یا قطع برق شهر
صدور فرمان استارت به ژنراتور
انتظار تا رسیدن ولتاژ و فرکانس ژنراتور به محدوده مجاز
قطع مسیر شبکه و وصل مسیر ژنراتور
پایش مداوم وضعیت هر دو منبع
بازگشت خودکار به برق شبکه پس از پایدار شدن آن
این توالی ممکن است ساده به نظر برسد، اما در عمل نیازمند تنظیم دقیق زمانها و حفاظتهای منطقی است تا از ایجاد حالتهای خطرناک جلوگیری شود.
نقشه مدار فرمان تابلو برق چنج اور
نقشه مدار فرمان چنج اور معمولاً شامل چند مسیر اصلی است: تشخیص وضعیت شبکه، فرمان استارت به ژنراتور، فرمان به کنتاکتورها یا کلید موتوردار، و مدار بازگشت خودکار. در طراحی سنتی، از رلههای زمانی (Time Relay) و رلههای کمکی استفاده میشد. اما در سیستمهای امروزی، بیشتر از کنترلرهای منطقی برنامهپذیر (PLC) یا رلههای هوشمند استفاده میشود.
در یک مدار نمونه، وقتی ولتاژ شبکه افت میکند، رله نظارت بر ولتاژ عمل کرده و سیگنال قطع شبکه را به PLC میفرستد. سپس PLC خروجی استارت ژنراتور را فعال میکند. پس از چند ثانیه، کنترلر ولتاژ ژنراتور را بررسی کرده و در صورت نرمال بودن، فرمان قطع کنتاکتور شبکه و وصل کنتاکتور ژنراتور را صادر میکند.
یکی از جزئیات کلیدی، نحوه سیمبندی اینترلاکهاست. اینترلاک باید به گونهای طراحی شود که حتی در صورت خرابی یک رله، دو مسیر قدرت همزمان فعال نشوند. برای این کار از کنتاکتهای کمکی نرمال باز (NO) و نرمال بسته (NC) استفاده میشود تا فقط یکی از کنتاکتورها بتواند در هر لحظه انرژی بگیرد.
در پروژههایی با بار حساس، مدار فرمان شامل نظارت بر فرکانس و فاز نیز هست. در صورتی که فرکانس ژنراتور خارج از محدوده مجاز باشد، فرمان وصل صادر نمیشود تا از آسیب به تجهیزات جلوگیری گردد.
مشخصات فنی کلیدی در طراحی تابلو چنج اور
چند پارامتر اصلی باید در طراحی لحاظ شود:
ولتاژ نامی سیستم: معمولاً 400 ولت سه فاز برای شبکههای صنعتی
جریان نامی تابلو: با توجه به بار کل یا ظرفیت ژنراتور (مثلاً 400 تا 2500 آمپر)
درجه حفاظت (IP): بر اساس محیط نصب
نوع سیستم زمین (TT، TN-S یا IT): برای طراحی مسیر ارت و نول
ظرفیت قطع کلیدها: متناسب با جریان اتصال کوتاه پیشبینیشده در نقطه نصب
نوع فرمان: دستی، اتوماتیک یا ترکیبی
در پروژههای حساس، توصیه میشود از Dual Power Automatic Transfer Switch (ATS) استفاده شود که شامل دو ورودی مستقل، ماژول کنترل هوشمند و مکانیزم موتوردار است. این سیستمها مطابق استاندارد IEC 60947-6-1 ساخته میشوند و در کارخانههای بزرگ یا سیستمهای اضطراری بیمارستانی رایج هستند.
نکات انتخاب تابلو چنج اور مناسب
در هنگام انتخاب تابلو چنج اور آماده یا سفارش طراحی آن، مهندس طراح باید چند نکته حیاتی را در نظر بگیرد:
توان و ظرفیت ژنراتور: اگر تابلو برای انتقال بین شبکه و ژنراتور است، باید جریان نامی کلیدها با توان ژنراتور همخوانی داشته باشد.
مدت زمان سوئیچ: در کاربردهای حساس، زمان انتقال باید کمتر از ۵ ثانیه باشد.
حالتهای عملکرد: وجود کلید انتخاب حالت Auto / Manual ضروری است.
سازگاری با سیستم کنترل موجود: اگر سیستم مرکزی BMS یا PLC دارد، تابلو باید امکان ارسال سیگنال و دریافت دستور از آن را داشته باشد.
کیفیت مونتاژ و برند قطعات: کلیدها، کنتاکتورها و کنترلرهای معتبر مانند Schneider، Siemens، ABB یا Lovato انتخابهای قابل اطمینانتری هستند.
برخی شرکتهای داخلی نیز تابلوهای سفارشیسازیشده ارائه میدهند که مطابق نیاز پروژه طراحی میشود. در این حالت مهندس برق میتواند نوع کنترل، منطق تأخیر، نشانگرها و حتی پروتکلهای ارتباطی را تعیین کند.
تفاوت تابلو برق چنج اور با سیستمهای مشابه
گاهی اصطلاحات “تابلو چنج اور”، “ATS” و “تابلو AMF” به جای هم به کار میروند، اما از دید فنی تفاوتهای مهمی میان آنها وجود دارد. در واقع تابلو چنج اور یک مفهوم کلی است که میتواند هم به صورت دستی و هم اتوماتیک عمل کند. در حالی که ATS (Automatic Transfer Switch) نوعی تابلو چنج اور تماماتوماتیک است که وظیفه سوئیچ بین دو منبع را بهطور خودکار بر عهده دارد.
در مقابل، تابلو AMF (Automatic Mains Failure) کمی فراتر میرود. این تابلو علاوه بر انتقال خودکار، استارت و استاپ ژنراتور را نیز کنترل میکند. یعنی با تشخیص قطع برق، ابتدا ژنراتور را روشن میکند، بعد از پایدار شدن ولتاژ، مسیر بار را از شبکه به ژنراتور منتقل میکند و پس از بازگشت برق شبکه، برعکس همین فرآیند را انجام میدهد. به عبارت دیگر، تابلو AMF ترکیبی از کنترلر چنج اور و کنترل ژنراتور است.
در برخی پروژهها، هر دو عملکرد در یک تابلو واحد ادغام میشوند و اصطلاحاً به آن تابلو ATS/AMF گفته میشود. در این حالت، سیستم دارای یک کنترلر هوشمند است که تمام مراحل تشخیص، تأخیر، سوئیچ و خاموشکردن ژنراتور را انجام میدهد. مهندسانی که در طراحی سیستمهای اضطراری کار میکنند، معمولاً از این ترکیب استفاده میکنند تا فرآیند بدون دخالت اپراتور انجام شود.
تفاوت دیگر، در سطح حفاظتی و نوع مکانیزم سوئیچ است. در تابلوهای سادهتر، از دو کنتاکتور به همراه اینترلاک استفاده میشود. اما در سیستمهای ATS حرفهای، از کلید اتوماتیک موتوردار یا Dual Power Switch استفاده میشود که با موتور برقی وضعیت خود را تغییر میدهد. این مدلها دقت بالاتر و طول عمر بیشتری دارند و برای جریانهای بالاتر از ۱۰۰۰ آمپر مناسباند.
مدار بایپس در تابلو چنج اور
یکی از نکات پیشرفته در طراحی تابلو چنج اور، اضافهکردن مدار بایپس است. هدف از این مدار، امکان انجام سرویس و تعمیر بدون خاموش کردن کل سیستم است. در حالت بایپس، مسیر تغذیه از یک کلید مجزا عبور میکند که به صورت دستی فعال میشود و اجازه میدهد تابلو اصلی از مدار خارج شود، در حالی که بار همچنان تغذیه دارد.
مدار بایپس در مراکزی مانند بیمارستانها، بانکها و مراکز داده اهمیت ویژهای دارد. چون خاموشی حتی چند ثانیهای در این مکانها غیرقابلقبول است. طراحی این مدار نیازمند دقت بالا در همزمانی و ایمنی است؛ چون هرگونه اشتباه در سیمبندی یا توالی کلیدزنی میتواند منجر به اتصال دو منبع شود. به همین دلیل، مهندسان معمولاً از کلیدهای سهحالته با وضعیتهای شبکه، بایپس و ژنراتور استفاده میکنند.
در نقشههای صنعتی، بایپس معمولاً با نماد “Manual Bypass” مشخص میشود و مسیر آن باید دارای قفل ایمنی باشد تا اپراتور فقط در شرایط مجاز بتواند آن را فعال کند. برخی تابلوها نیز مجهز به سوئیچ قفلدار (Key Switch) هستند که فقط تکنسینهای مجاز میتوانند بایپس را در مدار قرار دهند.
حفاظتها و ایمنی در تابلو چنج اور
تابلو چنج اور علاوه بر وظیفه سوئیچ بین منابع، باید از سیستم در برابر خطاهای مختلف حفاظت کند. مهمترین حفاظتها شامل موارد زیر است:
حفاظت اتصال کوتاه (Short Circuit Protection): توسط فیوزها یا کلیدهای اتوماتیک با قدرت قطع مناسب انجام میشود.
حفاظت اضافه جریان (Overload): معمولاً با استفاده از رله حرارتی یا واحد حفاظتی الکترونیکی روی کلید اصلی.
حفاظت افت یا اضافه ولتاژ: برای جلوگیری از آسیب به بار در صورت تغییرات ناگهانی ولتاژ.
حفاظت از توالی فاز (Phase Sequence): بهویژه در سیستمهای سهفاز برای اطمینان از جهت چرخش صحیح موتورها.
حفاظت زمین و نشتی جریان: با رله ارت فالت (Earth Fault Relay) یا RCCB انجام میشود تا ایمنی افراد و تجهیزات حفظ شود.
قفل مکانیکی و الکتریکی بین کلیدها: برای جلوگیری از خطای انسانی یا فرمان همزمان.
مهندسان طراح معمولاً از رلههای حفاظتی چندمنظوره استفاده میکنند که پارامترهای مختلف را در یک دستگاه مانیتور میکنند. این رلهها قابلیت ارسال سیگنال آلارم به سیستم کنترل مرکزی را نیز دارند.
از دید ایمنی فیزیکی، طراحی بدنه تابلو باید مطابق با استاندارد IEC 60529 باشد. تهویه مناسب، فاصله خزشی کافی بین فازها و استفاده از عایق حرارتی از مواردی است که نباید نادیده گرفته شود.
نکات تخصصی در طراحی مدار فرمان
در طراحی مدار فرمان تابلو چنج آور، علاوه بر توالی منطقی، چند نکته ظریف وجود دارد که در پروژههای واقعی بسیار تعیینکنندهاند:
تغذیه مدار فرمان باید جدا از مدار قدرت گرفته شود تا در هنگام تغییر منبع، سیستم کنترل خاموش نشود. معمولاً از منبع ۲۴ ولت DC مستقل یا UPS کوچک برای این کار استفاده میشود.
بهتر است فرمانهای دستی و اتوماتیک از طریق سوئیچ سه حالته جدا شوند تا اپراتور در حالت دستی بتواند هر منبع را کنترل کند بدون آنکه منطق PLC تداخل ایجاد کند.
استفاده از کانکتورهای جداشونده برای ماژولهای فرمان و سنسورها باعث سهولت تعمیرات میشود.
در سیستمهای بزرگ، حتماً از شمارهگذاری دقیق سیمها و نقشه CAD استاندارد استفاده کنید تا عملیات نگهداری ساده شود.
بسیاری از مهندسان تازهکار به این جزئیات دقت نمیکنند و همین باعث بروز خطا در هنگام بهرهبرداری میشود. تجربه نشان داده است که کیفیت طراحی مدار فرمان، مستقیماً روی پایداری عملکرد تابلو تأثیر دارد.
فناوری راگا را در اینستاگرام دنبال کنید.
سؤالات متداول
1. تفاوت تابلو برق چنج اور دستی و اتوماتیک چیست؟
تابلو چنج اور دستی توسط اپراتور و با استفاده از کلید سوییچ یا کنتاکتور مکانیکی بین دو منبع (شبکه و ژنراتور) تغییر وضعیت میدهد. در حالیکه مدل اتوماتیک (ATS) با تشخیص قطع برق شهر، بهصورت خودکار ژنراتور را استارت زده و پس از پایدار شدن ولتاژ، بار را منتقل میکند. مدل اتوماتیک معمولاً مجهز به کنترلر یا PLC است.
2. مدار فرمان تابلو چنج آور چگونه کار میکند؟
در مدار فرمان، رلههای کنترل ولتاژ وضعیت شبکه و ژنراتور را پایش میکنند. هنگام قطع برق، تایمر تأخیر فعال میشود، فرمان استارت به ژنراتور ارسال میگردد و بعد از رسیدن ولتاژ ژنراتور به مقدار نامی، کنتاکتور ژنراتور وارد مدار میشود. پس از بازگشت برق شبکه، سیستم با منطق معکوس عمل کرده و بار دوباره به شبکه متصل میشود.
3. از چه قطعاتی در ساخت تابلو چنج اور استفاده میشود؟
قطعات اصلی شامل کنتاکتور یا کلید موتوردار، رله کنترل فاز، تایمر، رله استارت، کلید انتخاب حالت AUTO/MAN، ترمینالها و لامپ سیگنال هستند. در توانهای بالا از کلیدهای ATS موتوردار برندهایی مثل ABB، Schneider یا Socomec استفاده میشود.
4. نحوه سیمبندی تابلو چنج اور چگونه است؟
در طراحی حرفهای، دو مسیر اصلی تغذیه از ورودی شبکه و ورودی ژنراتور به بار اصلی متصل میشود. بین دو مسیر، ایزولاسیون مکانیکی و الکتریکی کامل برقرار است. مدار فرمان نیز با ولتاژ ۲۴ یا ۲۲۰ ولت کنترل میشود و سیمبندی باید بر اساس نقشه استاندارد IEC انجام شود.
5. آیا میتوان از چنج اور برای چند ژنراتور همزمان استفاده کرد؟
بله، در پروژههای بزرگ صنعتی میتوان از سیستم سنکرون و چنج اور چندمنبعی (Multi Source ATS) استفاده کرد. در این حالت کنترلر مرکزی وظیفه دارد توان خروجی ژنراتورها را سنکرون کرده و سپس منبع تغذیه بار را بین آنها تقسیم کند. این طراحی نیاز به PLC صنعتی و ماژول سنکرونیزر دارد.
6. تابلو برق چنج اور چه استانداردهایی باید داشته باشد؟
بر اساس الزامات IEC، تابلو باید با استانداردهای زیر طراحی و ساخته شود:
IEC 61439-1 و IEC 61439-2 برای تابلوهای توزیع قدرت
IEC 60947-6-1 برای دستگاههای تغییر منبع تغذیه (Changeover)
IEC 60204-1 برای ایمنی ماشینآلات
همچنین رعایت حفاظت IP متناسب با محل نصب (مثلاً IP54 یا IP65) الزامی است.
7. تفاوت چنج اور دو کنتاکتوری با کلید موتوردار چیست؟
در سیستم دو کنتاکتوری، دو کنتاکتور بهصورت اینترلاک طراحی میشوند که بهصورت الکتریکی و مکانیکی از یکدیگر جدا هستند. اما در کلید موتوردار، عمل سوئیچینگ توسط مکانیزم موتوری انجام میشود که سرعت، دوام و ایمنی بالاتری دارد و برای جریانهای بالاتر مناسب است.
8. چگونه میتوان عملکرد تابلو چنج اور را تست کرد؟
برای تست عملکرد باید مراحل زیر اجرا شود:
شبیهسازی قطع برق شبکه
بررسی فعال شدن تایمر و فرمان استارت ژنراتور
اطمینان از بستهشدن کنتاکتور ژنراتور و انتقال بار
شبیهسازی برگشت برق و مشاهده فرمان برگشت به شبکه
ثبت زمانهای سوئیچینگ و عملکرد رلهها
در پروژههای صنعتی، تست بر اساس فرم Pre-Commissioning Test Report (PCTR) انجام میشود.
9. آیا تابلو چنج اور فقط برای سیستمهای سهفاز است؟
خیر، چنج اور هم برای سیستمهای تکفاز (۲۲۰ ولت) و هم برای سیستمهای سهفاز (۳۸۰ یا ۴۰۰ ولت) قابل طراحی است. اما در مدلهای سهفاز، کنترل جهت فاز و حفاظت نامتقارنی ولتاژ اهمیت بیشتری دارد.
10. در زمان طراحی تابلو چنج اور، چه ظرفیتهایی باید لحاظ شود؟
طراح باید جریان نامی کل بار، نوع ژنراتور، نوع شبکه، کلاس حفاظتی و نوع کلیدها را بر اساس توان سیستم انتخاب کند. بهصورت تجربی:
تا ۶۳ آمپر → دو کنتاکتوری
از ۱۰۰ تا ۶۳۰ آمپر → کلید موتوردار
بالاتر از ۶۳۰ آمپر → کلید ATS صنعتی یا MCCB اتوماتیک
11. آیا میتوان مدار فرمان تابلو چنج اور را با PLC طراحی کرد؟
بله، در پروژههای پیشرفته صنعتی معمولاً مدار فرمان با PLC زیمنس، دلتا یا فتک طراحی میشود. در این حالت، مهندس میتواند منطق سوئیچینگ، تأخیرها، آلارمها و گزارش خطا را بهصورت نرمافزاری برنامهریزی و مانیتورینگ کند.
12. چه نکاتی در نگهداری و سرویس تابلو چنج اور مهم است؟
بررسی ماهانه اتصالات ترمینالها و تمیزی شینهها
تست عملکرد تایمر و رلهها
اطمینان از صحت عملکرد اینترلاکها
کنترل درجه حرارت داخلی تابلو
ثبت دورهای نتایج در چکلیست نگهداری
