مهم ترین نکات ایمنی در ساخت تابلو برق صنعتی
امروزه تابلو برق ایمن ترکیبی از انتخاب تجهیزات مناسب، طراحی دقیق، رعایت استانداردها و نظارت مداوم است. همراه مل با مهم ترین نکات ایمنی در ساخت تابلو برق صنعتی باشید.
فهرست محتوایی مقاله
مهم ترین نکات ایمنی در ساخت تابلو برق صنعتی
ساخت تابلو برق صنعتی، فرایندی حساس و تخصصی است که کوچکترین خطا در طراحی یا اجرای آن میتواند منجر به بروز حوادثی جدی مانند آتشسوزی، برقگرفتگی یا خسارت به تجهیزات شود. رعایت نکات ایمنی در ساخت تابلو برق و همچنین استانداردها و توجه به جزئیات فنی، در کنار استفاده از تجهیزات باکیفیت، نهتنها ایمنی سیستم را تضمین میکند بلکه طول عمر تابلو برق و عملکرد پایدار آن را نیز افزایش میدهد.
برای رسیدن به این هدف، باید مجموعهای از اصول و راهکارهای حرفهای در طراحی، مونتاژ و نصب تابلو برق در نظر گرفته شود.
اهمیت رعایت نکات ایمنی در ساخت تابلو برق
تابلو برق، قلب تپنده هر سیستم الکتریکی است و نقش توزیع و مدیریت جریان برق را بر عهده دارد. هرگونه سهلانگاری در اجرای نکات ایمنی در ساخت تابلو برق میتواند منجر به اتصالی، اضافهبار و حتی خطرات جانی شود.
در محیطهای صنعتی که تجهیزات سنگین و پرمصرف به تابلو متصلاند، این خطر چندبرابر میشود. بنابراین، استفاده از کابلهای استاندارد، رعایت فاصله عایقها، نصب کلیدهای حفاظتی و اطمینان از اتصال صحیح سیستم ارت از مهمترین مواردی است که نباید نادیده گرفته شود.
نکات ایمنی در ساخت تابلو برق صنعتی
1) طراحی اصولی و انتخاب تجهیزات استاندارد
اولین قدم در ساخت و طراحی تابلو برق ایمن، طراحی اصولی بر اساس نیاز پروژه است. این طراحی باید مطابق با استانداردهای بینالمللی مانند IEC و VDE انجام شود تا تابلو توانایی مدیریت جریان و حفاظت از تجهیزات را داشته باشد. برای مثال:
استفاده از کلیدهای مینیاتوری و محافظ جان برای جلوگیری از برقگرفتگی
انتخاب کابلهای با مقطع مناسب متناسب با جریان مصرفی
تعبیه شینههای ارت و نول برای هدایت جریانهای خطا
استفاده از فیوزهای استاندارد برای جلوگیری از اضافهبار
همچنین جنس بدنه تابلو برق نیز اهمیت زیادی دارد. در محیطهای مرطوب یا خورنده، استفاده از تابلو برق استیل ضدزنگ یا بدنههای پوششدار میتواند عمر مفید سیستم را افزایش دهد.
2) سیستم ارتینگ و نقش آن در ایمنی
رعایت مهمترین نکات ایمنی در زمان ساخت تابلو برق صنعتی، تأثیر مستقیمی بر عملکرد و طول عمر تجهیزات دارد. شناخت دقیق اجزای تابلو برق صنعتی باعث میشود اصول ایمنی در مراحل اجرا بهدرستی رعایت شود. یکی از مهمترین نکات ایمنی در ساخت تابلو برق، طراحی و اجرای سیستم ارتینگ اصولی است. اتصال مناسب تابلو به زمین باعث میشود در صورت بروز اتصال بدنه یا نشتی جریان، برق به جای عبور از بدن انسان به زمین هدایت شود. برای این کار، باید:
میلههای ارت با مقاومت پایین در زمین نصب شوند
شینه ارت در تابلو برق به صورت مجزا تعبیه شود
تمام بدنهها و قطعات فلزی تابلو به سیستم ارت متصل شوند
این اقدام ساده اما حیاتی میتواند از برقگرفتگیهای مرگبار جلوگیری کند.
3) تهویه مناسب و کنترل دما در تابلو برق
یکی از دلایل اصلی بروز آتشسوزی در تابلوهای برق، افزایش دما و گرمای بیش از حد تجهیزات است. بهویژه در تابلوهایی که در محیطهای صنعتی با بار مصرفی بالا نصب میشوند، نکات ایمنی در ساخت تابلو برق صنعتی همچون مدیریت دما اهمیت زیادی دارد. برای پیشگیری از این مشکل باید:
فنهای خنککننده یا سیستم تهویه اجباری نصب شود
فاصله بین اجزای الکتریکی برای جریان هوا رعایت شود
از ترموستات و سنسورهای حرارتی برای کنترل دما استفاده شود
در تابلوهای پرقدرت از کانالهای تهویه مجزا بهره گرفته شود
افزایش بیش از حد دما میتواند باعث تغییر خواص عایق سیمها و سوختن اتصالات شود؛ بنابراین، خنکسازی درست تابلو برق یک ضرورت است، نه یک گزینه اختیاری.

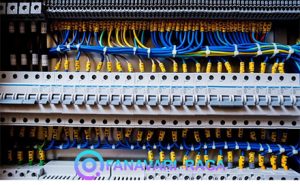

4) سیمکشی اصولی و مدیریت کابلها
رعایت نکات ایمنی در ساخت تابلو برق صنعتی از مرحله طراحی تا نصب نهایی، نقش مهمی در کاهش خطرات و افزایش عمر تجهیزات دارد. آشنایی با فرآیند آمادهسازی و مونتاژ تابلو برق صنعتی کمک میکند تا اصول ایمنی در هر بخش بهدرستی اجرا شود.
یکی دیگر از نکات ایمنی در ساخت تابلو برق صنعتی، سیمکشی استاندارد و منظم است. سیمهای بههمریخته و نامرتب نهتنها عیبیابی را دشوار میکنند بلکه میتوانند باعث اتصال کوتاه و خطرات جدی شوند. برای اجرای سیمکشی ایمن باید:
از داکت و کانالهای سیمکشی استاندارد استفاده شود
سیمها بر اساس رنگبندی استاندارد (فاز، نول و ارت) انتخاب شوند
اتصالات با سرسیمهای پرسشده و عایقشده انجام شود
برچسبگذاری دقیق روی سیمها و ترمینالها صورت گیرد
سیمکشی تمیز و اصولی علاوه بر افزایش ایمنی، در تعمیرات آینده نیز زمان و هزینه را به شکل قابل توجهی کاهش میدهد.
5) استفاده از سیستمهای حفاظتی پیشرفته
در تابلوهای برق مدرن، استفاده از تجهیزات حفاظتی هوشمند به یک ضرورت و نکات ایمنی در ساخت تابلو برق صنعتی تبدیل شده است. تجهیزاتی مانند RCD، MCB و MCCB با تشخیص اضافهبار و نشتی جریان، قبل از وقوع حادثه، مدار را قطع میکنند.
همچنین در پروژههای صنعتی بزرگ، نصب رلههای حفاظتی دیجیتال که جریان، ولتاژ و دما را به صورت لحظهای پایش میکنند، میتواند خطرات را به حداقل برساند.
6) آزمایش و تستهای ایمنی قبل از بهرهبرداری
ساخت تابلو برق بدون انجام تستهای نهایی، مثل بستن کمربند ایمنی بدون بستن قفل آن است. بعد از اتمام مونتاژ، باید حتماً آزمایشهای الکتریکی و مکانیکی انجام شود. این تستها شامل بررسی عایقبندی کابلها، تست عملکرد فیوزها و کلیدها، اندازهگیری مقاومت ارت و شبیهسازی شرایط خطا هستند.
متخصصها معمولاً از دستگاههای میگر و مولتیمتر برای تست مقاومت عایقی و بررسی کیفیت ارت استفاده میکنند. اگر تابلو برق در یک محیط صنعتی پرریسک نصب میشود، توصیه میشود قبل از راهاندازی نهایی، دو بار تست کامل انجام شود تا هیچ خطری وجود نداشته باشد.
مزایای رعایت نکات ایمنی در ساخت تابلو برق
رعایت نکات ایمنی در ساخت تابلو برق تنها یک الزام قانونی نیست، بلکه مزایای واقعی برای شما و پروژه شما دارد:
کاهش ریسک حوادث و صدمات: برقگرفتگی و آتشسوزی در محیطهای صنعتی میتواند هزینههای سنگینی داشته باشد.
افزایش طول عمر تجهیزات: وقتی دمای تابلو کنترل شده و سیمکشی استاندارد باشد، تجهیزات دیرتر خراب میشوند.
کاهش هزینه نگهداری و تعمیرات: پیشگیری همیشه ارزانتر از اصلاح خطا است.
بهبود اعتماد مشتری و اعتبار شرکت: پروژههای ایمن همیشه بیشتر مورد اعتماد هستند و احتمال شکایت یا جریمه کاهش مییابد.
سازگاری با استانداردهای ملی و بینالمللی: رعایت نکات ایمنی در ساخت تابلو برق شما را با استانداردهایی مثل IEC و استانداردهای داخلی همخوان میکند.
انواع تابلو برق و نکات ایمنی مرتبط با هر نوع
تابلو برقها بسته به کاربری و محیط نصب، انواع مختلفی دارند و هر کدام نیازمند رعایت نکات ایمنی در ساخت تابلو برق خاص خود هستند. اگر بخواهیم دستهبندی ساده داشته باشیم، سه نوع اصلی وجود دارد: تابلوهای قدرت، کنترل و توزیع.
تابلوهای قدرت
این تابلوها جریانهای بالا را هدایت میکنند و معمولاً شامل کلیدهای اصلی، فیوزهای قدرت و سکسیونرها هستند. به دلیل شدت جریان بالا، رعایت فاصله عایقی و استفاده از کابلها و کلیدهای مناسب اهمیت بسیار زیادی دارد.
یکی از اشتباهات رایج، استفاده از سیمهای با سطح مقطع پایین یا فیوزهایی است که جریان نامی آنها با بار تابلو تطابق ندارد. این اشتباه میتواند باعث داغ شدن سیمها و خطر آتشسوزی شود.
تابلوهای کنترل
تابلوهای کنترل بیشتر در صنایع و فرآیندهای خودکار استفاده میشوند و شامل PLC، کنتاکتور، رله و تایمر هستند. در این تابلوها، حفاظت از مدارهای فرمان و جلوگیری از نویز الکتریکی اهمیت دارد. استفاده از فیوزهای کوچک و مناسب و رعایت جداسازی بین مسیرهای فرمان و قدرت باعث کاهش خطر برقگرفتگی و خرابی تجهیزات میشود.
تابلوهای توزیع
تابلوهای توزیع، برق را به بخشهای مختلف ساختمان یا کارخانه منتقل میکنند و معمولاً در معرض محیطهای مرطوب و پرگرد و غبار هستند. در این تابلوها، درپوش مناسب، سیستم تهویه و استفاده از تجهیزات IP بالا ضروری است. به این ترتیب، هم ایمنی افراد و هم طول عمر تجهیزات تضمین میشود.
نکات پیشرفته در هنگام انتخاب یا ساخت تابلو برق
برای کسانی که قصد دارند تابلو برق حرفهای بسازند، چند نکته تخصصی وجود دارد که اغلب نادیده گرفته میشود:
انتخاب جنس بدنه مناسب: تابلوهای فلزی بهتر هستند، اما اگر در محیط مرطوب یا خورنده نصب میشوند، استفاده از تابلوهای ضد زنگ یا با پوشش پودری الزامی است.
برنامهریزی مسیرهای سیمکشی با دقت: عبور کابلها از کنار المانهای داغ یا لرزان میتواند باعث آسیب شود. بهتر است مسیرها بهصورت جداگانه و با گایدهای مخصوص هدایت شوند.
استفاده از فیوزهای سریع و تأمین حفاظت اضافه: فیوزها باید سریع عمل کنند تا در صورت اتصال کوتاه جریان خطرناک از تابلو عبور نکند.
نصب تجهیزات هشداردهنده و نمایشگرها: نمایشگر دما، جریان و ولتاژ به شما کمک میکند تا وضعیت تابلو را در لحظه بررسی کنید و از وقوع حادثه جلوگیری کنید.
تست عملکرد در شرایط واقعی: حتی پس از مونتاژ کامل، بهتر است تابلو در شرایط مشابه محیط عملیاتی تست شود.
تفاوت تابلو برق ایمن با تابلوهای معمولی
خیلی از افراد تابلو برق را صرفاً یک جعبه سیم و فیوز میدانند، اما تفاوت تابلو برق ایمن با تابلو معمولی در چند نکته کلیدی است:
کیفیت مواد و قطعات: استفاده از تجهیزات استاندارد و برند معتبر.
دقت در طراحی و سیمکشی: رعایت فاصله عایقی، مسیر سیمها و تهویه مناسب.
سیستمهای حفاظتی: ارتینگ صحیح، کلید محافظ جان و فیوزهای مناسب.
کنترل و نظارت: وجود نمایشگرها، سنسورها و سیستم هشدار.
تابلوهای معمولی ممکن است در ظاهر شبیه باشند، اما وقتی جریان بالا عبور میکند یا شرایط محیطی نامساعد است، به سرعت مشکلات خود را نشان میدهند و خطرناک میشوند.
نکات ایمنی در نصب و بهرهبرداری
حتی بهترین تابلو برق هم اگر نصب نادرست شود، میتواند خطرساز باشد. توصیههای مهم در این زمینه عبارتند از:
تابلو باید روی سطح صاف و پایدار نصب شود.
درب تابلو همیشه باید قفلدار باشد و افراد غیرمجاز به آن دسترسی نداشته باشند.
تهویه کافی برای جلوگیری از افزایش دما فراهم شود.
مسیر سیمها و کابلها در محیط نصب محافظت شده و از عبور افراد دور باشد.
بررسی دورهای تابلو و تست فیوزها، ارت و عملکرد تجهیزات حفاظتی انجام شود.
نکات کاربردی در انتخاب تابلو برق ایمن
انتخاب تابلو برق مناسب، مرحلهای است که بسیاری از افراد آن را ساده میگیرند، اما همین مرحله میتواند تفاوت بین یک پروژه ایمن و پرخطر باشد. در هنگام انتخاب تابلو، به چند نکته کلیدی توجه کنید:
مشخصات جریان و ولتاژ: تابلو باید توانایی تحمل جریان و ولتاژ مصرفی را داشته باشد. هرگز تابلو را بر اساس حدس و گمان انتخاب نکنید.
نوع حفاظت: اگر تابلو در محیط صنعتی مرطوب یا پرگرد و غبار نصب میشود، باید درجه حفاظت IP مناسبی داشته باشد تا از ورود آب و گرد و غبار جلوگیری کند.
امکانات داخلی تابلو: بررسی کنید که آیا تابلو دارای فیوزهای مناسب، کلیدهای اضطراری و سیستم ارتینگ کامل است یا خیر.
فضای کافی برای سیمکشی و توسعه آینده: تابلو باید به گونهای طراحی شود که امکان اضافه کردن تجهیزات یا تغییر مسیر سیمها بدون مشکلات ایمنی وجود داشته باشد.
تهویه و کنترل دما: در پروژههای حساس، تابلو باید تهویه مناسبی داشته باشد یا امکان نصب فن و ترموستات را فراهم کند.
با رعایت نکات ایمنی در ساخت تابلو برق، نه تنها ایمنی تامین میشود، بلکه طول عمر تجهیزات هم افزایش یافته و هزینههای نگهداری کاهش مییابد.
موارد قابل توجه در ساخت تابلو برق صنعتی
در طول ساخت و طراحی تابلو برق، علاوه بر اصول ایمنی پایه، برخی مفاهیم مرتبط با این حوزه باید در نظر گرفته شوند تا تابلو برق واقعاً ایمن و استاندارد باشد:
ارتینگ و حفاظت زمین
فیوزهای جریان بالا و فیوزهای حفاظتی
کلید محافظ جان (RCD)
فاصله عایقی بین المانها
ترموستات و کنترل دما
سیمکشی استاندارد و با سطح مقطع مناسب
تهویه و کنترل حرارت تابلو
نمایشگر ولتاژ و جریان برای نظارت آنلاین
در هر مرحله از ساخت، این موارد باید به طور طبیعی در فرآیند مونتاژ و نصب تابلو برق لحاظ شود تا خطرات احتمالی کاهش پیدا کند.
فناوری راگا را در اینستاگرام دنبال کنید.
جمعبندی نهایی
اگر بخواهیم کل موضوع را در یک جمله جمعبندی کنیم، باید گفت که تابلو برق ایمن ترکیبی از انتخاب تجهیزات مناسب، طراحی دقیق، رعایت استانداردها و نظارت مداوم است. هرگونه کوتاهی در هر یک از این بخشها میتواند باعث بروز خطرات جدی شود.
توصیه میکنم همیشه قبل از خرید یا ساخت تابلو برق، این مراحل را دنبال کنید:
تجهیزات باکیفیت و استاندارد تهیه کنید.
مسیرهای سیمکشی و تهویه را به دقت طراحی کنید.
سیستم ارتینگ و حفاظت از جریان نشتی را حتماً پیاده کنید.
آزمایشهای عملکردی و ایمنی قبل از بهرهبرداری انجام دهید.
بررسی دورهای و نگهداری منظم را فراموش نکنید.
با رعایت این نکات ایمنی در ساخت تابلو برق، نه تنها امنیت پروژه تضمین میشود، بلکه اعتماد کارفرما و بهرهبرداران نیز افزایش پیدا میکند.
سوالات متداول
۱. چرا رعایت فاصله عایقی بین کابلها مهم است؟
فاصله عایقی مناسب مانع از اتصال کوتاه بین مسیرهای مختلف جریان میشود و خطر برقگرفتگی و آتشسوزی را کاهش میدهد.
۲. آیا استفاده از تجهیزات برندهای معتبر واقعا تفاوت ایجاد میکند؟
بله، برندهای معتبر در تستهای ایمنی و تحمل جریانهای بالا عملکرد بهتری دارند و احتمال خرابی و خطر در آنها کمتر است.
۳. کلید محافظ جان چه نقشی در تابلو برق دارد؟
این کلید جریانهای نشتی یا خطا را شناسایی کرده و مدار را قطع میکند، به طوری که جان افراد و تجهیزات در برابر برقگرفتگی ایمن بماند.
۴. آیا تهویه تابلو برق ضروری است؟
بله، کنترل دما در تابلو برق از سوختن کابلها و خرابی تجهیزات جلوگیری میکند و در نتیجه ایمنی و طول عمر تابلو افزایش مییابد.
۵. آزمایشهای ایمنی قبل از بهرهبرداری شامل چه مواردی هستند؟
این آزمایشها شامل بررسی مقاومت عایقی کابلها، تست فیوزها و کلیدها، اندازهگیری مقاومت ارت و شبیهسازی شرایط خطا هستند تا از ایمنی کامل اطمینان حاصل شود.
