کاربرد انواع پچ پنل در شبکه
کاربرد انواع پچ پنل در شبکه شامل مدیریت بهتر کابلها، کاهش شلوغی و افزایش انعطاف پذیری در تغییرات شبکه است. این تجهیزات امکان اتصال و سازمان دهی کابلهای شبکه را فراهم کرده و دسترسی آسانتری برای عیب یابی و نگهداری ایجاد میکنند. همچنین، کاربرد انواع پچ پنل در شبکه به بهبود عملکرد و کاهش آسیب دیدگی کابلها کمک میکند.
فهرست محتوایی مقاله
پچ پنل در شبکه
در دنیای شبکههای کامپیوتری، یکی از چالشهای مهم، مدیریت کابل کشی و بهینه سازی ارتباطات میان تجهیزات مختلف است. در شبکههای کوچک و بزرگ، اتصال مستقیم کابلها به تجهیزات میتواند منجر به بی نظمی، افزایش احتمال خطا و کاهش بازدهی شود. در این میان، پچ پنل (Patch Panel) و کاربرد انواع پچ پنل در شبکه به عنوان یک راهکار استاندارد برای مدیریت کابلها و افزایش کارایی شبکهها معرفی شده است.
موارد مختلف کاربرد انواع پچ پنل در شبکه به کاربران امکان میدهد که کابلهای شبکه را به صورت منظم و ساختار یافته سازماندهی کرده و دسترسی به آنها را برای تعمیرات، تغییرات و عیب یابی آسانتر کنند. این قطعه سخت افزاری که معمولا در رکهای شبکه نصب میشود، به عنوان یک واسط عمل کرده و از ایجاد اتصالات پیچیده و پر خطا جلوگیری میکند.
در این مقاله، به بررسی کاربرد انواع پچ پنل در شبکه میپردازیم تا بتوانید بهترین انتخاب را برای نیازهای خود داشته باشید.

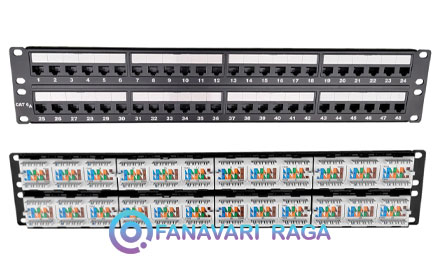

پچ پنل چیست و چرا در شبکه استفاده میشود؟
برای دانستن کاربرد انواع پچ پنل در شبکه، میبایست بدانیم پچ پنل چیست. پچ پنل یک صفحه مستطیلی شکل است که دارای تعدادی پورت در جلوی خود و محل اتصال کابلها در پشت است. با توجه به کاربرد انواع پچ پنل در شبکه، این ابزار به عنوان یک مرکز توزیع برای کابلهای شبکه عمل میکند و به کابلهای ورودی و خروجی اجازه میدهد که به شکلی استاندارد به تجهیزات مختلف متصل شوند.
» ساختار کلی پچ پنل شامل موارد زیر است:
- پورتهای RJ45 یا فیبر نوری که در جلوی پچ پنل قرار دارند و امکان اتصال کابلهای پچ کورد را فراهم میکنند.
- اتصالات Punch-down یا Keystone در پشت که کابلهای اصلی شبکه به آنها متصل میشوند.
- برچسب گذاری و شماره گذاری پورتها برای سازماندهی بهتر کابلها و مدیریت آسانتر

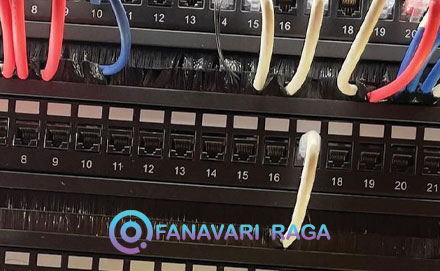

چرا از پچ پنل در شبکه استفاده میشود؟
کاربرد انواع پچ پنل در شبکه مزایای متعددی دارد که آن را به یک عنصر ضروری در زیرساختهای شبکهای تبدیل کرده است:
- مدیریت بهتر کابل کشی
در شبکههایی که تعداد زیادی کابل وجود دارد، اتصال مستقیم کابلها به سوئیچها و روترها میتواند منجر به بی نظمی و افزایش احتمال قطعی کابلها شود. یکی از موارد کاربرد انواع پچ پنل در شبکه این است که این مشکل را با ارائه یک نقطه مرکزی برای مدیریت کابلها حل میکند.
- تسهیل در تعمیر و نگهداری شبکه
وقتی کابلها مستقیما به سوئیچها متصل باشند، تعویض یا اضافه کردن یک کابل جدید میتواند فرآیندی زمانبر و پر ریسک باشد. با اکاربرد انواع پچ پنل در شبکه، هر تغییری به راحتی و بدون نیاز به قطع اتصال اصلی انجام میشود.
- کاهش فشار بر روی تجهیزات شبکه
اتصال مستقیم کابلها به سوئیچها باعث ایجاد فشار فیزیکی روی پورتهای دستگاه میشود که ممکن است به مرور زمان منجر به خرابی آنها شود. کاربرد انواع پچ پنل در شبکه موجب کاهش این فشار شده و طول عمر تجهیزات را افزایش میدهد.
- افزایش انعطاف پذیری شبکه
کاربرد انواع پچ پنل در شبکه باعث میشود امکان ایجاد تغییرات سریع در ساختار شبکه را فراهم شود. به راحتی میتوان دستگاههای جدید را اضافه کرد یا ارتباطات را بدون نیاز به کابل کشی مجدد تغییر داد.
- بهبود عیب یابی و رفع مشکلات شبکه
یکی از موارد کاربرد انواع پچ پنل در شبکه این است که در زمان بروز مشکل در شبکه، داشتن یک ساختار منظم و شماره گذاری شده به مهندسان شبکه کمک میکند که سریعتر خطا را پیدا کرده و آن را برطرف کنند.
- افزایش ایمنی و کاهش احتمال خطا
در شبکههای سازمانی، اشتباهات انسانی مانند اتصال نادرست کابلها میتواند منجر به اختلالات جدی شود. کاربرد انواع پچ پنل در شبکه جلوگیری از بروز این اشتباهات بوده که باعث پایداری بیشتر شبکه میشود.
- کاهش هزینههای نگهداری در بلند مدت
با توجه به اینکه پچ پنل از استهلاک زودرس تجهیزات شبکه جلوگیری میکند و نیاز به تعمیر و تعویض کابلها را کاهش میدهد، در بلند مدت هزینههای نگهداری را به میزان قابل توجهی کاهش میدهد.

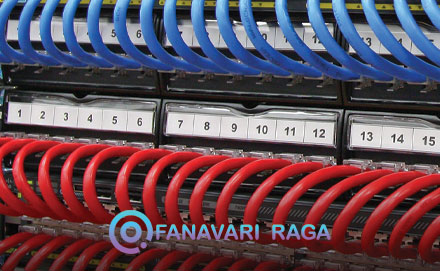

انواع پچ پنل در شبکه
پچ پنلها بر اساس چندین ویژگی طبقه بندی میشوند که مهمترین آنها نوع کابل، نحوه اتصال، تعداد پورتها و استاندارد نصب است. هر کدام از این ویژگیها تأثیر مستقیمی بر کاربرد انواع پچ پنل در شبکه، عملکرد شبکه و نحوه مدیریت کابلها دارند. در ادامه، به بررسی دقیق هر یک از انواع پچ پنلها میپردازیم.
- انواع پچ پنل بر اساس نوع کابل
پچ پنلها از نظر نوع کابلی که پشتیبانی میکنند به دو دسته مسی و فیبر نوری تقسیم میشوند.
- پچ پنل مسی
پچ پنلهای مسی، برای کابلهای شبکه استاندارد مانند Cat5e، Cat6، Cat6a و Cat7 استفاده میشوند. این پچ پنلها معمولاً دارای پورتهای RJ45 هستند که به سوئیچها و سایر تجهیزات شبکه متصل میشوند.
شبکههایی که از پچ پنلهای مسی استفاده میکنند معمولا در محدوده یک ساختمان یا یک محیط مشخص فعالیت دارند، زیرا کابلهای مسی برد محدودی دارند. این نوع پچ پنل برای سرعتهای مختلفی طراحی شده است؛ به عنوان مثال، Cat5e از سرعت ۱ گیگابیت پشتیبانی میکند، در حالی که Cat6 و Cat6a میتوانند سرعت ۱۰ گیگابیت را در فواصل مشخص ارائه دهند.
- پچ پنل فیبر نوری

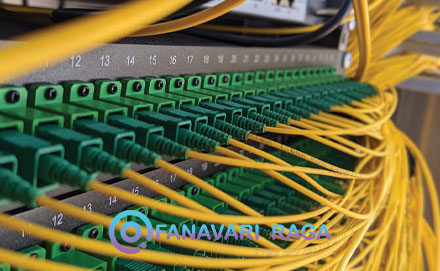

پچ پنلهای فیبر نوری برای شبکههایی که نیاز به انتقال داده با سرعت بالا و در فواصل طولانی دارند، استفاده میشوند. این پچ پنلها به جای پورتهای RJ45 از کانکتورهای نوری مانند SC، LC، ST یا MPO استفاده میکنند.
کابلهای فیبر نوری برخلاف کابلهای مسی تحت تاثیر نویز الکترومغناطیسی قرار نمیگیرند و میتوانند دادهها را در مسافتهای کیلومتری منتقل کنند. از این رو، پچ پنلهای فیبر نوری معمولا در دیتاسنترها، مراکز مخابراتی و زیر ساختهای ارتباطی پر سرعت کاربرد دارند.
- انواع پچ پنل بر اساس نحوه اتصال کابل
از نظر نحوه اتصال کابلها به پشت پچ پنل، دو نوع Keystone و Punch-down وجود دارد.
- پچ پنل Keystone
پچ پنل Keystone به گونهای طراحی شده که کابلها از طریق ماژولهای Keystone Jack متصل میشوند. این ویژگی باعث میشود که در صورت خرابی یک پورت، بتوان آن را به راحتی تعویض کرد، بدون اینکه نیازی به تغییر کل پچ پنل باشد. این نوع پچ پنل برای شبکههایی که نیاز به تغییرات مداوم دارند مناسب است، زیرا انعطاف پذیری بالایی ارائه میدهد.
- پچ پنل Punch-down
پچ پنل Punch-down از اتصالات دائمی استفاده میکند و کابلها مستقیماً در پشت پچ پنل پانچ میشوند. این نوع اتصال پایدارتر از Keystone است، اما در صورت نیاز به تغییر، کابل کشی مجدد لازم خواهد بود. نصب و نگهداری این پچ پنل نیازمند ابزار مخصوصی است که به پانچ کردن کابلها کمک میکند. این نوع پچ پنل معمولا در شبکههایی که به پایداری بیشتری نیاز دارند، مانند دیتاسنترها و مراکز شبکه سازمانی، استفاده میشود.
- انواع پچ پنل بر اساس تعداد پورت
پچ پنلها در اندازههای مختلفی عرضه میشوند که متداولترین آنها ۱۲، ۲۴، ۴۸ و ۹۶ پورت هستند.
- 12 پورت
پچ پنلهای ۱۲ پورت برای شبکههای کوچک مناسب هستند و معمولاً در دفاتر کوچک یا محیطهای خانگی مورد استفاده قرار میگیرند. این نوع پچ پنل فضای کمی اشغال میکند و برای مدیریت تعداد محدودی از کابلها کافی است.
- 24 پورت
پچ پنلهای ۲۴ پورت یکی از پرکاربردترین انواع در شبکههای متوسط و بزرگ است. این مدل در سازمانها، شرکتها و محیطهای تجاری که نیاز به اتصال تعداد زیادی از دستگاهها دارند، استفاده میشود.
- 48 پورت
پچ پنلهای ۴۸ پورت در مراکز داده و شبکههای پیشرفته مورد استفاده قرار میگیرند. این مدلها به دلیل تعداد بالای پورتها، امکان مدیریت حجم زیادی از کابلها را فراهم میکنند و معمولا در رکهای استاندارد نصب میشوند.
- 96 پورت
پچ پنلهای ۹۶ پورت، بیشترین ظرفیت را دارند و معمولا در دیتاسنترهای بزرگ یا سازمانهایی با نیاز به تعداد زیادی اتصال شبکه استفاده میشوند. این مدلها نیاز به فضای بیشتری دارند و مدیریت کابلها در آنها نیازمند دقت بالاست.
- انواع پچ پنل بر اساس استاندارد نصب
از نظر نحوه نصب، پچ پنلها به دو دسته رکمونت و دیواری تقسیم میشوند.

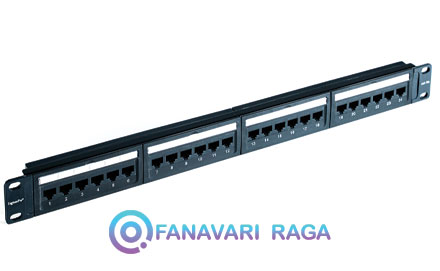

- پچ پنل رکمونت
پچ پنل رکمونت در رکهای استاندارد ۱۹ اینچی نصب میشود و به همین دلیل برای مراکز داده و شبکههای سازمانی بزرگ ایدهآل است. این نوع پچ پنلها امکان مدیریت کابلها را به صورت ساختار یافته فراهم میکنند و از نظر عملکرد، پایداری و دسترسی، گزینهای حرفهای محسوب میشوند.
- پچ پنل دیواری
پچ پنل دیواری برای شبکههای کوچکتر یا محیطهایی که فضای کافی برای نصب رک وجود ندارد، طراحی شده است. این مدلها به راحتی روی دیوار یا داخل محفظههای مخصوص نصب میشوند و معمولاً برای دفاتر کوچک، مدارس و محیطهایی که نیاز به یک راه حل سادهتر دارند، استفاده میشوند.
🎯 مطالعه بیشتر

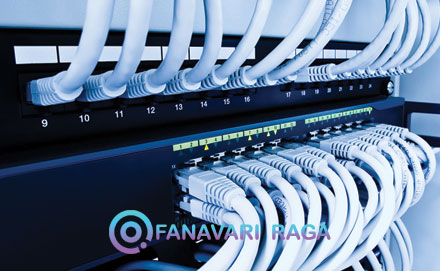

کاربرد انواع پچ پنل در شبکه
کاربرد انواع پچ پنل در شبکه به عنوان یکی از اجزای کلیدی زیرساختهای شبکه، مدیریت کابلها، بهبود عملکرد شبکه، افزایش پایداری اتصالات و تسهیل عیب یابی است. بسته به نوع پچ پنل و ویژگیهای آن، کاربردهای مختلفی در دیتا سنترها، سازمانها، دفاتر کوچک، مراکز مخابراتی، شبکههای امنیتی و حتی کاربردهای خانگی پیدا میکنند. در این بخش، به بررسی دقیق کاربرد انواع پچ پنل در شبکه میپردازیم.
- کاربرد پچ پنل مسی در شبکههای اترنت (LAN)
در شبکههای محلی (LAN) که از کابلهای مسی مانند Cat5e، Cat6، Cat6a و Cat7 استفاده میشود، پچ پنلهای مسی نقش مهمی در سازمان دهی و مدیریت کابلها، افزایش سرعت اتصال، کاهش تداخل و بهبود عملکرد شبکه دارند. این نوع پچ پنلها در دفاتر، سازمانها، شرکتها و مراکز دادهای که از شبکههای کابلی اترنت استفاده میکنند، کاربرد دارند.
کاربرد انواع پچ پنل در شبکه های LAN، جلوگیری از آشفتگی کابلها و افزایش انعطاف پذیری در تغییرات و توسعههای آتی است. بدون پچ پنل، کابلها مستقیما به سوئیچها متصل میشوند که در صورت نیاز به تغییر، باعث اختلال و بی نظمی در شبکه خواهد شد. اما با استفاده از پچ پنل، اتصال و قطع کابلها سریع و آسانتر انجام میشود. همچنین در صورت خرابی یکی از اتصالات، تنها کافی است که پچ کورد مربوطه تعویض شود، بدون اینکه تغییری در سیم کشی اصلی ایجاد شود.
در دیتاسنترها و سازمانهای بزرگ، استفاده از پچ پنلهای Cat6a یا Cat7 به دلیل پشتیبانی از سرعت ۱۰ گیگابیت بر ثانیه و کاهش تداخل الکترومغناطیسی، رایجتر است. در مقابل، برای محیطهای کوچکتر که نیازی به سرعتهای بالا ندارند، Cat5e یا Cat6 گزینههای مقرون به صرفهتری هستند.

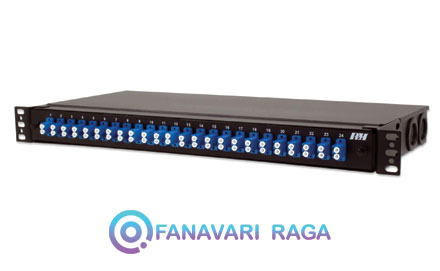

- کاربرد پچ پنل فیبر نوری در شبکههای پر سرعت و مخابراتی
پچ پنلهای فیبر نوری در مراکزی که نیاز به سرعت بالا، پهنای باند زیاد و انتقال داده در مسافتهای طولانی دارند، استفاده میشوند. این مراکز شامل دیتاسنترهای پیشرفته، زیرساختهای مخابراتی، شبکههای بین شهری و بین المللی، مراکز علمی و پژوهشی و صنایع بزرگ هستند.
در دیتاسنترها و شبکههای ابری که حجم بالایی از دادهها بین سرورها جا به جا میشود، استفاده از پچ پنلهای فیبر نوری LC یا MPO/MTP به دلیل کاهش تأخیر، افزایش پهنای باند و کاهش نویز الکترومغناطیسی ضروری است. به ویژه در شبکههای ۴۰ و ۱۰۰ گیگابیتی، تنها فیبر نوری میتواند نیازهای ارتباطی را تأمین کند.
کاربرد انواع پچ پنل در شبکه های مخابراتی، امکان اتصال پایدار و سریع بین تجهیزات ارتباطی و خطوط فیبر نوری را فراهم میکند. این پچ پنلها معمولاً در مراکز مخابراتی و ایستگاههای ارتباطی مورد استفاده قرار میگیرند که نیاز به انتقال داده در مسافتهای طولانی دارند.
در محیطهای صنعتی و کارخانهها که میزان نویز الکترومغناطیسی بالاست، پچ پنل فیبر نوری انتخاب بهتری نسبت به پچ پنلهای مسی است، زیرا این نوع کابلها در برابر نویز مقاوم بوده و تأخیر کمتری در انتقال داده دارند.
- کاربرد پچ پنل Keystone و Punch-down در مدیریت کابلها
پچ پنلهای Keystone معمولا در شبکههایی که نیاز به انعطاف پذیری و تغییرات مداوم دارند، استفاده میشوند. در دفاتر و شرکتهایی که ممکن است به طور مرتب تغییراتی در شبکه ایجاد شود، این نوع پچ پنلها امکان تعویض سریع و آسان پورتها بدون نیاز به کابل کشی مجدد را فراهم میکنند.
در مقابل، پچ پنلهای Punch-down بیشتر در شبکههای پایدار و کم تغییر مانند دیتاسنترها و سازمانهای بزرگ که نیازی به جا به جایی مکرر تجهیزات ندارند، به کار میروند. این نوع پچ پنلها به دلیل اتصال دائمی، پایداری بیشتری نسبت به Keystone دارند و برای شبکههایی که به اتصال قابل اطمینان و مقاوم در برابر قطعی نیاز دارند، انتخاب بهتری هستند.
🎯 مطالعه بیشتر
- کاربرد پچ پنل بر اساس تعداد پورت در شبکههای مختلف
پچ پنلهای ۱۲ و ۲۴ پورت بیشتر در دفاتر کوچک، مدارس، آزمایشگاههای کامپیوتری و فضاهای کوچک که تعداد دستگاههای متصل به شبکه محدود است، استفاده میشوند.
پچ پنلهای ۴۸ پورت یکی از رایجترین مدلها برای شرکتها، سازمانهای متوسط و شبکههای گستردهتر هستند. این نوع پچ پنلها در رکهای استاندارد نصب میشوند و امکان مدیریت تعداد زیادی از اتصالات شبکه را فراهم میکنند.
پچ پنلهای ۹۶ پورت معمولاً در دیتاسنترهای بزرگ و مراکز مخابراتی به کار میروند. این مدلها برای مدیریت حجم وسیعی از کابلها و جلوگیری از آشفتگی در رکها طراحی شدهاند.
- کاربرد پچ پنلهای رکمونت و دیواری در فضاهای مختلف
پچ پنلهای رکمونت در دیتاسنترها، شرکتها، سازمانهای بزرگ و شبکههایی که از رکهای استاندارد استفاده میکنند، کاربرد دارند. کاربرد انواع پچ پنل در شبکه های این چنینی برای مدیریت بهینه کابلها، افزایش دسترسی، کاهش بی نظمی و تسهیل در عیب یابی شبکه است.
در مقابل، پچ پنلهای دیواری برای محیطهایی که فضای محدودی دارند و امکان نصب رکهای استاندارد وجود ندارد، مناسب هستند. این مدلها در مدارس، ادارات کوچک، کارگاهها و حتی خانهها که به تعداد محدودی اتصال شبکه نیاز دارند، استفاده میشوند.
نکات خرید انوع پچ پنل برای شبکه
انتخاب و خرید پچ پنل مناسب نیازمند در نظر گرفتن چندین فاکتور کلیدی است که تأثیر مستقیمی بر کاربرد انواع پچ پنل در شبکه، عملکرد و پایداری شبکه دارد. اولین نکته مهم، نوع کابل مورد استفاده است؛ اگر شبکه بر پایه کابلهای مسی کار میکند، باید پچ پنل Cat5e، Cat6، Cat6a یا Cat7 انتخاب شود، اما برای شبکههای پرسرعت و فیبر نوری، مدلهای LC، SC یا MPO مناسبتر هستند. همچنین، توجه به تعداد پورتها ضروری است؛ برای شبکههای کوچک، پچ پنلهای ۱۲ یا ۲۴ پورت کافی خواهند بود، اما در دیتاسنترها و سازمانهای بزرگ، مدلهای ۴۸ یا ۹۶ پورت انتخاب بهتری هستند.
عامل مهم دیگر، نحوه اتصال کابلها است. اگر نیاز به تغییرات و ارتقا مداوم در شبکه وجود دارد، پچ پنل Keystone گزینه بهتری خواهد بود، زیرا امکان تعویض سریع پورتها را فراهم میکند. در مقابل، اگر پایداری اتصال اهمیت بیشتری دارد، مدلهای Punch-down پیشنهاد میشوند.
علاوه بر این، در صورتی که از رک استاندارد استفاده میشود، باید پچ پنل رکمونت تهیه شود، اما برای فضاهای کوچک و بدون رک، مدلهای دیواری گزینه مناسبی خواهند بود. در نهایت، توجه به برند، کیفیت ساخت، استانداردها و سازگاری با سایر تجهیزات شبکه نیز در خرید پچ پنل اهمیت دارد، زیرا یک انتخاب نامناسب میتواند منجر به مشکلاتی مانند افت سرعت، تداخل سیگنال و دشواری در مدیریت کابلها شود.
فناوری راگا را در اینستاگرام دنبال کنید.
با توجه به کاربرد انواع پچ پنل در شبکه، این ابزار یکی از اجزای کلیدی در زیرساختهای شبکه محسوب میشود که به مدیریت بهتر کابلها، افزایش پایداری اتصالات، کاهش آشفتگی در رکها و تسهیل در عیب یابی کمک میکند. بسته به نوع کابل، تعداد پورتها و نحوه نصب، مدلهای متنوعی از پچ پنلها در شبکههای مختلف مورد استفاده قرار میگیرند. برای شبکههای اترنت (LAN)، پچ پنلهای مسی گزینهای رایج هستند، در حالی که در شبکههای پر سرعت و مخابراتی، استفاده از مدلهای فیبر نوری ضرورت دارد.
انتخاب پچ پنل مناسب بر اساس کاربرد انواع پچ پنل در شبکه، تأثیر مستقیمی بر عملکرد و مقیاس پذیری شبکه دارد. عواملی مانند نوع کابل، تعداد پورت، استاندارد نصب و نیاز به انعطاف پذیری یا پایداری بیشتر، در تصمیم گیری برای خرید اهمیت دارند. استفاده از پچ پنلهای مناسب نه تنها کیفیت اتصالات شبکه را بهبود میبخشد، بلکه باعث کاهش هزینههای نگهداری و افزایش طول عمر تجهیزات شبکه نیز میشود. بنابراین، قبل از خرید، باید نیازهای شبکه را به دقت بررسی کرده و پچ پنلی انتخاب شود که همخوانی کاملی با تجهیزات موجود داشته باشد.
