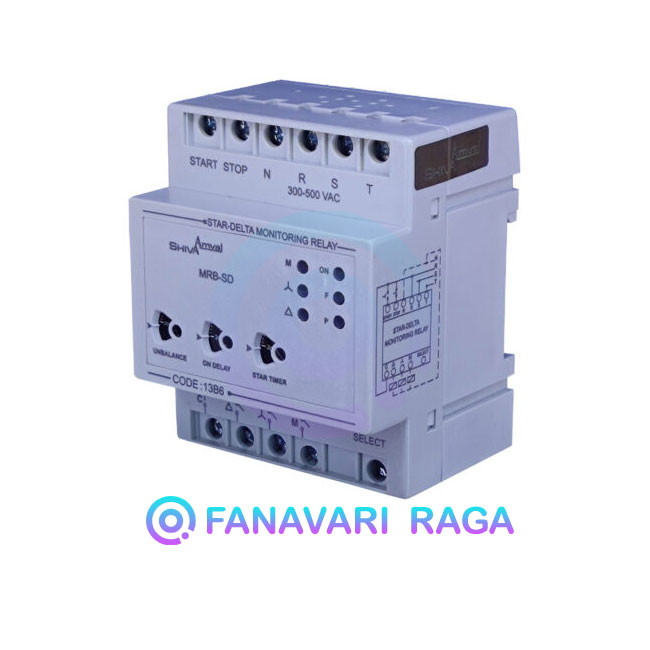

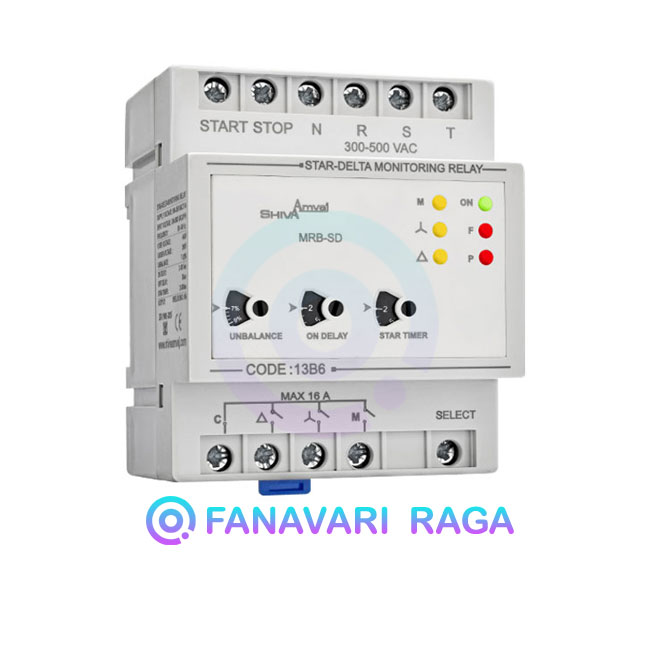

کنترل فاز ستاره مثلث مدل MRB-SD از برند شیوا امواج یکی از تجهیزات پر کاربرد در صنایع برقی و اتوماسیون صنعتی است که برای راه‌ اندازی نرم و ایمن موتورهای سه‌ فاز روتور قفسی طراحی شده است. این دستگاه با ارائه حفاظت‌های متعدد، مانع از آسیب رسیدن به موتور در اثر نوسانات ولتاژ، خطای توالی فاز، قطع فاز و سایر مشکلات شبکه برق می‌شود.

در بسیاری از سیستم‌های صنعتی که از موتورهای القایی قفس سنجابی استفاده می‌شود، راه‌ اندازی مستقیم موتور می‌تواند به دلیل جریان راه‌ اندازی بالا، منجر به آسیب تجهیزات یا افت ولتاژ شبکه شود. در این شرایط، استفاده از مدار ستاره مثلث یک راهکار موثر برای کاهش جریان راه‌ اندازی و افزایش عمر موتور است. دستگاه کنترل فاز ستاره مثلث با عملکرد کاملا خودکار و قابلیت تنظیم پارامترهای کلیدی، فرآیند راه‌ اندازی را بدون نیاز به مداخله دستی انجام می‌دهد و از تجهیزات محافظت می‌کند.

ویژگی‌های کنترل فاز ستاره مثلث

• تامین ولتاژ و محدوده کاری

1. ولتاژ تغذیه: 180 تا 250 ولت AC (تک‌فاز، فاز و نول)
2. ولتاژ ورودی: 300 تا 500 ولت AC (سه‌ فاز)

این دستگاه قادر است در بازه وسیعی از ولتاژ کار کند و در برابر نوسانات ناگهانی شبکه مقاوم است.

• حفاظت‌های پیشرفته برای افزایش ایمنی موتور

کنترل فاز ستاره مثلث با ارائه مجموعه‌ای از حفاظت‌های هوشمند، مانع از بروز آسیب به موتور و سایر تجهیزات می‌شود:

1. حفاظت در برابر افزایش ولتاژ (Over Voltage)
   + اگر ولتاژ فازها از 440 ولت فراتر رود، دستگاه خروجی را قطع می‌کند تا از آسیب به موتور جلوگیری شود.
2. حفاظت در برابر کاهش ولتاژ (Under Voltage)
   + اگر ولتاژ فازها کمتر از 300 ولت شود، دستگاه خروجی را غیر فعال می‌کند. این عملکرد از کاهش توان موتور و گرم شدن بیش از حد آن جلوگیری می‌کند.
3. حفاظت در برابر عدم تقارن ولتاژ (Asymmetry)
   + در صورتی که ولتاژ بین سه فاز به طور یکنواخت توزیع نشده باشد، عملکرد موتور تحت تأثیر قرار می‌گیرد. این کنترل فاز قادر است میزان عدم تقارن ولتاژ را در بازه ۷٪ تا ۲۵٪ تنظیم کرده و در صورت عبور از حد مجاز، موتور را خاموش کند.
4. حفاظت در برابر توالی نادرست فازها (Phase Sequence)
   + چرخش نا درست فازها می‌تواند باعث چرخش معکوس موتور شود که در بسیاری از تجهیزات صنعتی، به ویژه پمپ‌ها و کمپرسورها، مشکل‌ ساز خواهد بود. این دستگاه با شناسایی این خطا، از راه‌ اندازی نادرست موتور جلوگیری می‌کند.
5. حفاظت در برابر قطعی فاز (Phase Failure)
   + در صورت قطع شدن یکی از فازها، دستگاه بلافاصله فرمان قطع را صادر می‌کند تا از کارکرد نامتقارن موتور و آسیب‌های احتمالی جلوگیری شود.

• عملکرد دقیق و قابل تنظیم

1. زمان تأخیر در قطع: 3 ثانیه (برای جلوگیری از عملکرد نامطلوب در نوسانات لحظه‌ای)
2. زمان بین قطع رله ستاره و وصل رله مثلث: 50 میلی‌ثانیه (زمان استاندارد برای تغییر وضعیت)
3. خروجی: 3 عدد رله با ظرفیت 16 آمپر برای کنترل مدار قدرت

کنترل فاز ستاره مثلث دارای زمان‌ بندی دقیق و هوشمند است که باعث عملکرد بهینه در فرآیند راه‌ اندازی موتور می‌شود.

• قابلیت تنظیم زمان‌های کلیدی

این دستگاه به کاربران اجازه می‌دهد تا پارامترهای کلیدی را مطابق با نیاز سیستم خود تنظیم کنند:

1. زمان تاخیر در وصل: قابل تنظیم بین 2 تا 30 ثانیه
2. زمان وصل رله ستاره: قابل تنظیم بین 1 تا 30 ثانیه
3. میزان عدم تقارن: قابل تنظیم بین 7٪ تا 25٪

مشخصات فنی کنترل فاز ستاره مثلث

• ابعاد دستگاه: 60 * 86 * 72 میلی‌ متر
• ابعاد برش تابلو: 51 * 76 میلی‌متر
• درجه حفاظت (IP): IP30 (محافظت در برابر گرد و غبار و تماس دست)
• دمای کاری: -20 تا +65 درجه سانتی‌ گراد
• حداکثر رطوبت مجاز: 70٪

فناوری راگا را در اینستاگرام دنبال کنید.

کنترل فاز ستاره مثلث مدل MRB-SD شیوا امواج یک دستگاه قدرتمند و هوشمند برای کنترل ایمن و بهینه موتورهای سه‌فاز است. این دستگاه با قابلیت‌های حفاظتی پیشرفته، طراحی مقاوم و قابلیت تنظیم پارامترهای کلیدی، گزینه‌ای مناسب برای کاربردهای صنعتی و تجاری محسوب می‌شود.
